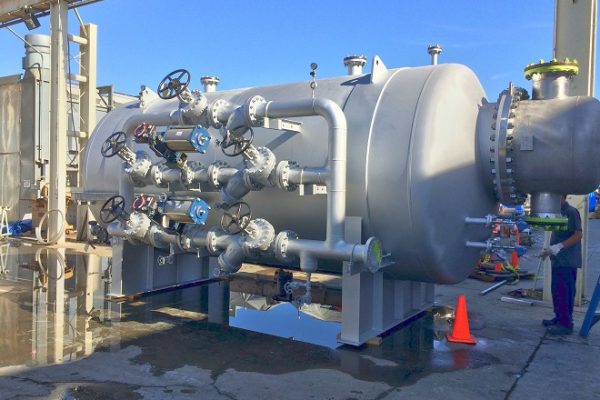

مخازن تحت فشار از جمله تجهیزات حیاتی در صنایع نفت، گاز، پتروشیمی، شیمیایی و نیروگاهی هستند. این مخازن در شرایطی فراتر از فشار اتمسفر عملیاتی کار میکنند و به همین دلیل طراحی، انتخاب مواد و فرآیند ساخت آنها باید با دقت فراوان و مطابق با استانداردهای بینالمللی انجام شود. در این مقاله، اصول ساخت مخازن تحت فشار از مرحله طراحی تا تحویل نهایی بررسی میشود.
اهمیت رعایت اصول مهندسی در ساخت مخازن تحت فشار
مخازن تحت فشار به دلیل شرایط عملیاتی بحرانی خود، در صورت طراحی یا ساخت نادرست میتوانند خطرات جدی ایجاد کنند. حساسیت بالای این تجهیزات ناشی از چند عامل اصلی است:
- فشار بالا: مخازن تحت فشار داخلی یا خارجی قرار میگیرند که میتواند از چند بار تا چند صد بار متغیر باشد. هرگونه نقص در جوش یا انتخاب نادرست ضخامت میتواند منجر به ترکیدگی ناگهانی و فاجعهآمیز شود.
- خطرات احتمالی در صورت طراحی غیراستاندارد: انفجار، نشت مواد سمی یا قابل اشتعال، آسیب به تأسیسات مجاور و خسارات جانی از جمله پیامدهای طراحی یا ساخت غیراستاندارد هستند.
- نقش کنترل کیفیت: اعمال سیستمهای کنترل کیفیت در تمام مراحل ساخت، از انتخاب مواد اولیه تا تست نهایی، از بروز خرابیهای زودهنگام جلوگیری میکند.
مرحله اول: طراحی مهندسی مخزن تحت فشار
طراحی مهندسی، پایه و اساس ساخت هر مخزن تحت فشار است. در این مرحله، محاسبات دقیق و مستند صورت میگیرد تا مخزن در طول عمر عملیاتی خود ایمن و قابل اطمینان باشد.
محاسبات فشار و تنش
در طراحی مخازن تحت فشار، دو نوع تنش اصلی مورد بررسی قرار میگیرند:
- تنش محیطی (Hoop Stress): تنشی که در جهت عمود بر محور مخزن ایجاد میشود و بزرگترین نیروی وارده بر جداره مخزن استوانهای است.
- تنش طولی (Longitudinal Stress): تنشی که در راستای محور مخزن اعمال میشود و معمولاً نصف تنش محیطی است.
بر اساس این محاسبات، ضخامت بدنه مخزن تعیین میشود. فرمول اصلی محاسبه ضخامت بر مبنای فشار داخلی، شعاع مخزن و تنش مجاز مواد استوار است.
تعیین مشخصات فنی
پیش از شروع طراحی، مشخصات فنی زیر باید به دقت تعیین شوند:
- فشار طراحی: معمولاً ۱۰ درصد بالاتر از فشار عملیاتی حداکثر در نظر گرفته میشود.
- دمای کاری: بازه دمایی کمینه و بیشینه که مخزن در آن کار خواهد کرد.
- نوع سیال: گاز، مایع، مخلوط دوفازی، یا سیال خورنده که نوع مواد و پوشش داخلی را تعیین میکند.
استانداردهای طراحی
مهمترین استاندارد بینالمللی در طراحی مخازن تحت فشار، استاندارد ASME Section VIII است که توسط American Society of Mechanical Engineers منتشر شده است. این استاندارد شامل سه بخش است: Division 1 برای طراحی عمومی، Division 2 برای طراحی با رویکرد آنالیز تنش، و Division 3 برای فشارهای بسیار بالا. تطابق با الزامات این استاندارد، علاوه بر تضمین ایمنی، پذیرش مخزن در بازارهای بینالمللی را ممکن میسازد.
انتخاب متریال مناسب در ساخت مخازن تحت فشار
انتخاب درست مواد، یکی از حیاتیترین تصمیمات در ساخت مخازن تحت فشار است. انواع اصلی فولادهای مورد استفاده عبارتند از:
- فولاد کربنی: متداولترین نوع برای مخازنی که با سیالات غیرخورنده در دماها و فشارهای متوسط کار میکنند. قیمت پایینتر و ماشینکاری آسانتر از مزایای این نوع است.
- فولاد آلیاژی: در شرایط دمایی بالا یا پایین (کرایوژنیک) و فشارهای زیاد استفاده میشود. اضافه کردن عناصری مانند کروم، مولیبدن یا نیکل مقاومت مکانیکی را بهبود میبخشد.
- فولاد ضدزنگ (Stainless Steel): برای سیالات خورنده، صنایع غذایی و دارویی یا جایی که آلودگی محصول مشکلساز است، گزینه مناسبی است.
معیار انتخاب نهایی ترکیبی از فشار طراحی، محدوده دمایی عملیاتی، خورندگی سیال، هزینه مواد و الزامات استاندارد است.
همجنین بخوانید: انواع مخازن تحت فشار
فرآیندهای ساخت مخزن تحت فشار
فرآیند ساخت مخزن تحت فشار شامل مراحل متعدد و به هم پیوستهای است که هر یک باید با دقت انجام شود.
برشکاری ورقها
ورقهای فولادی با ضخامت مشخص شده در طراحی، با استفاده از دستگاههای برش پلاسما، لیزر یا مکانیکی به ابعاد دقیق بریده میشوند. دقت در این مرحله مستقیماً بر کیفیت اتصالات جوش تأثیر میگذارد.
رولینگ و شکلدهی بدنه
ورقهای بریده شده توسط دستگاههای رول (Rolling Machine) به شکل استوانه درمیآیند. قطر و گردی صحیح بدنه باید مطابق نقشههای طراحی کنترل شود. در مخازن بزرگ، چندین پوسته (Shell Course) ساخته و سپس به هم جوش داده میشوند.
ساخت عدسیها (Head Forming)
عدسیها یا سرپوشهای مخزن که انتهای استوانه را میبندند، معمولاً به روش هیدروفرمینگ یا پرس گرم شکل داده میشوند. انواع رایج عدسی شامل نیمکروی، بیضوی (2:1 Ellipsoidal) و نعلبکی (Torispherical) است که هر کدام در شرایط فشاری و اقتصادی خاصی برتری دارند.
مونتاژ قطعات
بعد از آمادهسازی تمام قطعات، مرحله مونتاژ آغاز میشود. پوستهها، عدسیها، نازلها، منهولها و سایر اتصالات با خالجوش (Tack Weld) در جای خود ثابت میشوند. تنظیم دقیق همراستایی قطعات پیش از جوشکاری نهایی ضروری است.
اصول جوشکاری در مخازن تحت فشار
جوشکاری قلب فرآیند ساخت مخازن تحت فشار است و بیشترین تأثیر را بر ایمنی نهایی سازه دارد. کیفیت جوش مستقیماً با طول عمر مخزن و ایمنی آن مرتبط است.
روشهای جوشکاری صنعتی متداول در ساخت مخازن تحت فشار عبارتند از: جوشکاری قوس زیر پودری (SAW) که برای درزهای طولی و محیطی با کیفیت بالا ترجیح داده میشود، جوشکاری SMAW یا الکترود پوششدار برای جوشهای دستی و تعمیری، و جوشکاری GTAW (TIG) برای پاس ریشه و مواد خاص.
کنترل کیفیت جوش شامل پیشگرمایش (Preheat)، کنترل دمای بین پاسی، عملیات حرارتی پس از جوشکاری (PWHT) و بازرسیهای غیرمخرب است. همه جوشکاران باید بر اساس ASME Section IX تأیید صلاحیت شده باشند.
بازرسی و تست مخازن تحت فشار
پیش از تحویل، مخزن باید تحت آزمونهای مختلف قرار گیرد تا یکپارچگی و ایمنی آن تأیید شود.
تست هیدرواستاتیک
رایجترین تست برای مخازن تحت فشار، تست هیدرواستاتیک است. در این روش، مخزن با آب پر شده و به فشاری معادل ۱.۳ تا ۱.۵ برابر فشار طراحی تحتفشار قرار میگیرد. نگهداری فشار برای مدت مشخص (معمولاً ۳۰ دقیقه) و بررسی نشت یا تغییر شکل دائمی از اهداف این آزمون است.
تست رادیوگرافی (RT)
در این روش، اشعه ایکس یا گاما از داخل جوش عبور میکند و تصویری بر روی فیلم رادیوگرافی ایجاد میکند. عیوبی مانند تخلخل، ناهمجوشی و ترکهای داخلی قابل شناسایی هستند. بر اساس استاندارد ASME، برخی اتصالات باید ۱۰۰٪ رادیوگرافی شوند.
تست التراسونیک (UT)
امواج صوتی با فرکانس بالا به داخل فلز فرستاده میشوند و بازتاب آنها از عیوب داخلی اطلاعات ارزشمندی درباره محل، اندازه و نوع عیب ارائه میدهد. این روش به ویژه برای تشخیص ترکهای لایهای و عیوب حجمی عمیق مناسب است.
تست نشتی
برای مخازنی که سیالات گازی یا خطرناک حمل میکنند، تست نشتی با استفاده از گاز هلیم یا هوای فشرده و مایع کفساز انجام میشود. این تست از حساسیت بالاتری نسبت به تست هیدرواستاتیک برخوردار است.
رنگآمیزی و پوششهای محافظتی
پس از تکمیل تمام تستها و بازرسیها، سطح مخزن آمادهسازی و رنگآمیزی میشود. هدف اصلی پوششهای محافظتی، جلوگیری از خوردگی و افزایش طول عمر مخزن است.
پوشش خارجی بر اساس شرایط محیطی (رطوبت، مواد خورنده اتمسفری، دمای محیط) انتخاب میشود. برای محیطهای ساحلی یا خورنده، پوششهای اپوکسی دو جزئی با لایههای متعدد توصیه میشود. پوشش داخلی بسته به نوع سیال میتواند رنگ، لاینینگ لاستیکی، پوشش اپوکسی غذایی یا حتی روکش فلزی باشد.
نکات ایمنی در ساخت مخازن تحت فشار
رعایت نکات ایمنی در کارگاه ساخت مخازن تحت فشار الزامی است. برخی از مهمترین این الزامات عبارتند از:
- الزامات کارگاهی: استفاده از تجهیزات حفاظت فردی (PPE)، ونتیلاسیون مناسب در محیط جوشکاری، و کنترل دمای محیط کار.
- کنترل کیفیت مستمر: حضور بازرس ناظر (Third Party Inspector) در مراحل مختلف ساخت و ثبت تمام پارامترهای فرآیند.
- مستندسازی و شناسنامه فنی: هر مخزن باید دارای شناسنامه فنی کامل (Data Book) شامل نقشهها، گواهی مواد (Mill Certificate)، گزارشهای بازرسی، نتایج تستها و گواهی تأیید نهایی باشد.
چالشهای رایج در ساخت مخازن تحت فشار
حتی با رعایت تمام اصول مهندسی، سازندگان مخازن تحت فشار با چالشهایی روبرو هستند:
- اعوجاج ناشی از جوشکاری: حرارت زیاد جوشکاری میتواند موجب تغییر شکل مخزن شود. استفاده از توالی جوشکاری صحیح، پیشگرمایش مناسب و کنترل ورودی حرارت این مشکل را به حداقل میرساند.
- ترکهای تنشی: در مناطق جوش، به ویژه در فولادهای پرآلیاژ، احتمال ترکهای تنشی وجود دارد. عملیات حرارتی پس از جوشکاری (PWHT) برای کاهش تنشهای پسماند ضروری است.
- انتخاب نادرست ضخامت: محاسبه اشتباه ضخامت جداره میتواند هم از نظر ایمنی خطرناک باشد و هم از نظر اقتصادی مشکلساز. استفاده از نرمافزارهای تخصصی و بررسی مجدد توسط مهندس مجرب ضروری است.
جمعبندی
ساخت مخازن تحت فشار فرآیندی پیچیده و چندمرحلهای است که هر مرحله آن نیازمند دانش فنی، تجهیزات تخصصی و رعایت دقیق استانداردها است. طراحی اصولی مبتنی بر محاسبات صحیح، انتخاب مواد مناسب، فرآیند جوشکاری با کیفیت بالا و بازرسیهای جامع، چهار رکن اصلی تولید یک مخزن ایمن و با طول عمر بالا هستند.
استانداردهایی نظیر ASME Section VIII چارچوب علمی و مهندسی محکمی برای طراحی و ساخت فراهم میکنند و تطابق با آنها نه تنها الزام قانونی، بلکه تضمینکننده اعتماد مشتریان و اعتبار سازنده است. کیفیت ساخت مستقیماً بر طول عمر مخزن، هزینههای نگهداری و ایمنی کارخانه تأثیر میگذارد.
آهن سان به عنوان یک برند فعال در حوزه تأمین مواد اولیه و تجهیزات صنعتی، اهمیت این اصول را به خوبی درک کرده و همواره تلاش میکند محصولاتی با کیفیت و منطبق با استانداردهای روز در اختیار صنایع قرار دهد.
برای فروش مخازن تحت فشار می توانید به آهن سان مراجعه کنید.
سؤالات متداول
۱. مهمترین استاندارد بینالمللی برای ساخت مخازن تحت فشار کدام است؟
مهمترین استاندارد در این حوزه، ASME Section VIII است که توسط انجمن مهندسان مکانیک آمریکا منتشر شده و سه بخش اصلی برای فشارهای مختلف ارائه میدهد. علاوه بر این، استانداردهای PD 5500 بریتانیا و EN 13445 اروپا نیز در پروژههای بینالمللی معتبر هستند.
۲. چرا تست هیدرواستاتیک برای مخازن تحت فشار الزامی است؟
تست هیدرواستاتیک یکپارچگی کلی مخزن را در فشاری بالاتر از شرایط عملیاتی واقعی بررسی میکند. چون از آب (مایع تراکمناپذیر) استفاده میشود، در صورت بروز شکست، انرژی آزادشده بسیار کمتر از حالت استفاده از گاز است و خطرات کمتری دارد. این تست آخرین خط دفاعی قبل از بهرهبرداری است.
۳. چه عواملی در انتخاب جنس مخزن تحت فشار مؤثر هستند؟
انتخاب جنس مخزن به چهار عامل اصلی بستگی دارد: نوع و خورندگی سیال داخل مخزن، محدوده دمایی عملیاتی (به ویژه دماهای بسیار بالا یا کرایوژنیک)، فشار طراحی، و ملاحظات اقتصادی. به عنوان مثال، برای سیالات خورنده فولاد ضدزنگ و برای دماهای بالا فولاد کروم-مولیبدن مناسبتر است.
۴. آیا همه جوشکاران میتوانند مخازن تحت فشار را جوش بزنند؟
خیر. بر اساس استاندارد ASME Section IX، جوشکارانی که مخازن تحت فشار را جوش میزنند باید از آزمونهای تأیید صلاحیت (Qualification Test) موفق بگذرند. این آزمونها برای هر فرآیند جوشکاری، موقعیت جوش، نوع فلز و محدوده ضخامت جداگانه برگزار میشوند. استفاده از جوشکاران تأییدنشده تخلف از استاندارد و خطر ایمنی محسوب میشود.
