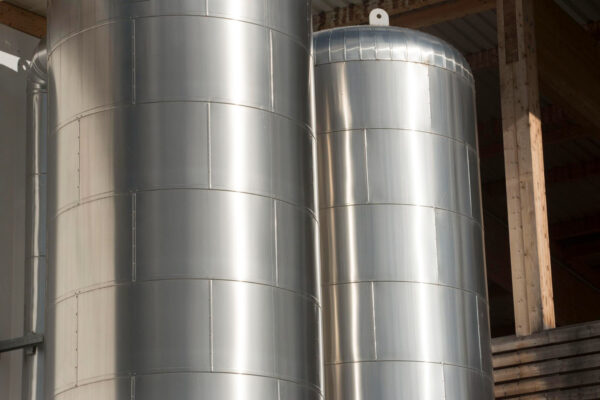

انواع مخازن تحت فشار و کاربردهای آن‌ها

مخازن تحت فشار یکی از مهم‌ترین تجهیزات در صنایع مختلف به شمار می‌روند. این تجهیزات برای نگهداری سیالات (مایعات، گازها یا بخار) در فشاری بالاتر یا پایین‌تر از فشار محیط طراحی می‌شوند و نقش کلیدی در ایمنی و بهره‌وری سیستم‌های صنعتی دارند. آشنایی با انواع مخازن تحت فشار و کاربردهای آن‌ها به مهندسان، مدیران فنی و خریداران صنعتی کمک می‌کند تا انتخابی دقیق و متناسب با نیاز پروژه داشته باشند.

در این مقاله به بررسی کامل دسته‌بندی‌های مختلف مخزن تحت فشار، کاربردها و نکات مهم در انتخاب آن‌ها می‌پردازیم.

مخزن تحت فشار چیست؟

تعریف مخزن تحت فشار

مخزن تحت فشار (Pressure Vessel) تجهیزی است که برای ذخیره یا پردازش سیال در فشاری متفاوت از فشار اتمسفر طراحی می‌شود. این اختلاف فشار ممکن است داخلی (فشار داخل مخزن بیشتر از محیط) یا خارجی (فشار محیط بیشتر از داخل مخزن) باشد.

این مخازن معمولاً از فولادهای مقاوم ساخته شده و با توجه به فشار، دما و نوع سیال طراحی می‌شوند.

تفاوت فشار داخلی و فشار محیط

در حالت عادی، تجهیزات ذخیره‌سازی مانند مخازن آب تحت فشار اتمسفریک کار می‌کنند. اما در مخازن تحت فشار، فشار داخلی می‌تواند به چندین برابر فشار محیط برسد. همین موضوع باعث ایجاد تنش‌های محیطی و طولی در بدنه می‌شود که باید در طراحی لحاظ گردد.

اهمیت طراحی و استانداردها

طراحی نادرست یک مخزن تحت فشار می‌تواند منجر به ترک، انفجار یا نشتی خطرناک شود. به همین دلیل رعایت استانداردهای بین‌المللی در طراحی و ساخت، امری الزامی است. این استانداردها نحوه محاسبه ضخامت، نوع متریال، تست‌ها و الزامات ایمنی را مشخص می‌کنند.

دسته‌بندی مخازن تحت فشار بر اساس شکل ظاهری

یکی از رایج‌ترین روش‌های طبقه‌بندی مخازن تحت فشار، تقسیم‌بندی بر اساس شکل هندسی آن‌هاست.

مخازن استوانه‌ای

ویژگی‌ها:

• رایج‌ترین نوع مخزن تحت فشار
• دارای بدنه استوانه‌ای با عدسی در دو انتها
• قابلیت نصب افقی یا عمودی

مزایا:

• ساخت آسان‌تر نسبت به سایر اشکال
• هزینه تولید کمتر
• مناسب برای ظرفیت‌های متنوع

کاربردها:

• مخازن هوای فشرده
• مخازن ذخیره گاز مایع
• مخازن فرآیندی در صنایع نفت و پتروشیمی

مخزن استوانه‌ای به دلیل توزیع مناسب تنش در بدنه، گزینه‌ای اقتصادی و پرکاربرد در صنعت محسوب می‌شود.

مخازن کروی

دلیل استفاده برای فشار بالا:
شکل کروی بهترین حالت هندسی برای توزیع یکنواخت تنش در تمام جهات است. به همین دلیل در فشارهای بسیار بالا، مخزن کروی عملکرد بهتری نسبت به سایر اشکال دارد.

مزایا:

• حداقل تنش موضعی
• مناسب برای ذخیره حجم زیاد گاز
• ایمنی بالاتر در فشارهای زیاد

کاربردها:

• ذخیره گاز مایع (LPG)
• مخازن گاز طبیعی
• صنایع پتروشیمی بزرگ

البته هزینه ساخت و فضای مورد نیاز این نوع مخازن بیشتر است.

مخازن بیضوی و خاص

این نوع مخازن معمولاً در شرایط خاص یا محدودیت‌های فضا استفاده می‌شوند.

کاربرد در فضاهای محدود:
در برخی پروژه‌ها به دلیل محدودیت ارتفاع یا طراحی خاص فرآیند، از اشکال بیضوی یا ترکیبی استفاده می‌شود.

موارد استفاده خاص:

• مخازن تحت خلأ
• مخازن با طراحی سفارشی
• کاربردهای آزمایشگاهی یا صنعتی خاص

انواع مخازن تحت فشار بر اساس موقعیت نصب

مخازن افقی

این مخازن روی پایه‌های زینی (Saddle Support) نصب می‌شوند و برای ظرفیت‌های متوسط و بالا مناسب هستند. توزیع وزن در آن‌ها بهتر بوده و در فضاهای طولی کاربرد دارند.

مخازن عمودی

در پروژه‌هایی که محدودیت فضای افقی وجود دارد، از مخازن عمودی استفاده می‌شود. این نوع مخازن در برج‌های فرآیندی و مخازن ذخیره‌سازی رایج هستند.

مخازن زمینی و دفنی

در برخی پروژه‌ها، به ویژه برای ذخیره سوخت یا گاز، مخازن به صورت دفنی طراحی می‌شوند. این نوع نصب باعث افزایش ایمنی و کاهش اشغال فضای سطحی می‌شود.

دسته‌بندی مخازن تحت فشار بر اساس نوع سیال

مخازن گاز

این مخازن برای ذخیره گاز در فشار بالا طراحی می‌شوند و ضخامت بدنه در آن‌ها اهمیت زیادی دارد. نمونه‌های رایج شامل مخازن هوای فشرده و گاز طبیعی هستند.

مخازن مایعات

مایعات معمولاً تراکم‌پذیری کمتری دارند، اما در فشار بالا همچنان نیازمند طراحی دقیق هستند. مخازن ذخیره روغن یا مواد شیمیایی تحت فشار در این دسته قرار می‌گیرند.

مخازن بخار

در دیگ‌های بخار و سیستم‌های تولید انرژی، مخازن بخار نقش مهمی دارند. طراحی این مخازن باید دمای بالا و فشار همزمان را تحمل کند.

انواع مخازن تحت فشار بر اساس کاربرد صنعتی

صنایع نفت و گاز

در این صنعت، مخازن تحت فشار برای جداسازی، ذخیره و انتقال سیالات استفاده می‌شوند. سپراتورها، اسکرابرها و مخازن ذخیره گاز نمونه‌هایی از این کاربردها هستند.

پتروشیمی

در واحدهای پتروشیمی، فرآیندهای شیمیایی اغلب در فشار بالا انجام می‌شود. مخازن راکتور و مبدل‌های تحت فشار در این صنعت بسیار حیاتی‌اند.

نیروگاه‌ها

در نیروگاه‌های حرارتی، مخازن بخار و بویلرها نمونه‌ای از مخازن تحت فشار صنعتی هستند که در تولید انرژی نقش کلیدی دارند.

صنایع غذایی و دارویی

در این صنایع، مخازن تحت فشار برای فرآیندهای استریلیزاسیون، ذخیره مواد و تولید محصولات خاص استفاده می‌شوند. در این موارد رعایت استانداردهای بهداشتی اهمیت ویژه‌ای دارد.

سیستم‌های هوای فشرده

کمپرسورها برای ذخیره هوای فشرده نیازمند مخازن استاندارد هستند. این کاربرد در کارگاه‌ها، کارخانه‌ها و خطوط تولید بسیار رایج است.

استانداردهای طراحی مخازن تحت فشار

طراحی مخازن تحت فشار باید مطابق استانداردهای معتبر بین‌المللی انجام شود. از مهم‌ترین آن‌ها می‌توان به موارد زیر اشاره کرد:

• American Society of Mechanical Engineers – بخش VIII (ASME Section VIII)
• Pressure Equipment Directive (PED)

این استانداردها الزامات طراحی، ساخت، جوشکاری، تست و بازرسی را مشخص می‌کنند.

اهمیت تست‌های هیدرواستاتیک

پس از ساخت، مخزن تحت فشار باید تحت تست هیدرواستاتیک قرار گیرد. در این تست، مخزن با آب پر شده و تحت فشار مشخصی قرار می‌گیرد تا از عدم نشتی و استحکام بدنه اطمینان حاصل شود.

نکات مهم در انتخاب مخزن تحت فشار مناسب

انتخاب صحیح مخزن تحت فشار نیازمند بررسی چند پارامتر کلیدی است:

فشار کاری

باید حداکثر فشار عملیاتی مشخص شود تا ضخامت و متریال مناسب انتخاب گردد.

دمای کاری

دمای بالا می‌تواند مقاومت مکانیکی متریال را کاهش دهد.

جنس بدنه

فولاد کربنی، فولاد آلیاژی یا استنلس استیل بسته به شرایط فرآیندی انتخاب می‌شوند.

حجم مخزن

ظرفیت ذخیره مورد نیاز در تعیین ابعاد مخزن تأثیر مستقیم دارد.

شرایط محیطی

رطوبت، خوردگی، شرایط دریایی یا محیط‌های خورنده باید در انتخاب پوشش و متریال لحاظ شوند.

جمع‌بندی

مخازن تحت فشار از تجهیزات حیاتی در صنایع مختلف هستند و بر اساس شکل ظاهری، موقعیت نصب، نوع سیال و کاربرد صنعتی دسته‌بندی می‌شوند. از مخزن استوانه‌ای پرکاربرد گرفته تا مخزن کروی برای فشارهای بالا، هر نوع طراحی مزایا و محدودیت‌های خاص خود را دارد.

انتخاب صحیح مخزن تحت فشار نه‌تنها بر بهره‌وری فرآیند تأثیر می‌گذارد، بلکه مستقیماً با ایمنی و کاهش هزینه‌های نگهداری در ارتباط است. رعایت استاندارد مخازن تحت فشار و انجام تست‌های کنترل کیفی، تضمین‌کننده عملکرد مطمئن این تجهیزات خواهد بود.

شرکت آهن سان با سال ها تجربه در زمینه فروش مخازن تحت فشار با کیفیت عالی، می تواند انتخابی مناسب برای خرید شما باشد. همچنین اگر قصد خرید عدسی مخزن دارید، می توانید با کارشناسان ما در تماس باشید.

سوالات متداول (FAQ)

مخزن تحت فشار چیست و چه تفاوتی با مخزن معمولی دارد؟

مخزن تحت فشار تجهیزی است که سیال را در فشاری بالاتر یا پایین‌تر از فشار محیط نگهداری می‌کند، در حالی که مخازن معمولی تحت فشار اتمسفریک کار می‌کنند و نیاز به طراحی مقاوم در برابر تنش بالا ندارند.

رایج‌ترین نوع مخزن تحت فشار کدام است؟

مخزن استوانه‌ای رایج‌ترین نوع است، زیرا ساخت ساده‌تر و هزینه کمتری نسبت به سایر اشکال دارد و در اکثر صنایع قابل استفاده است.

چه استانداردی برای طراحی مخازن تحت فشار استفاده می‌شود؟

یکی از معتبرترین استانداردها، ASME Section VIII است که توسط انجمن مهندسان مکانیک آمریکا تدوین شده و در سطح جهانی کاربرد دارد.

در انتخاب مخزن تحت فشار به چه عواملی باید توجه کرد؟

فشار و دمای کاری، نوع سیال، حجم مورد نیاز، جنس بدنه و شرایط محیطی از مهم‌ترین عوامل در انتخاب مخزن مناسب هستند.
