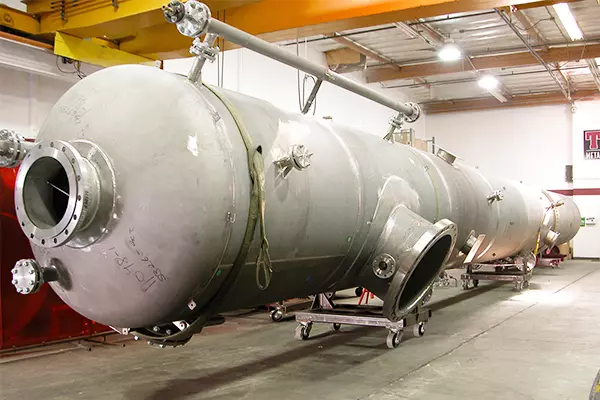

مخزن تحت فشار چیست و شناخت اجزای اصلی

مخازن تحت فشار از حیاتی‌ترین تجهیزات در صنایع فرآیندی، نفت و گاز، نیروگاهی و حتی کارگاه‌های تولیدی هستند. درک صحیح اینکه مخزن تحت فشار چیست و آشنایی با اجزای مخزن تحت فشار به مهندسان، مدیران فنی و خریداران تجهیزات صنعتی کمک می‌کند تا انتخابی ایمن، اقتصادی و متناسب با نیاز پروژه داشته باشند.

در این مقاله به تعریف مهندسی مخزن تحت فشار، نحوه عملکرد آن، بررسی ساختار مخزن تحت فشار و معرفی اجزای اصلی آن می‌پردازیم تا پایه‌ای فنی برای مباحث پیشرفته‌تر طراحی و ساخت فراهم شود.

مخزن تحت فشار چیست؟

تعریف فنی مخزن تحت فشار

مخزن تحت فشار (Pressure Vessel) تجهیزی است که برای نگهداری، پردازش یا انتقال سیال (مایع، گاز یا بخار) در فشاری متفاوت از فشار محیط طراحی می‌شود. این اختلاف فشار می‌تواند مثبت (فشار داخلی بیشتر از محیط) یا منفی (خلأ نسبی) باشد.

در استانداردهای صنعتی، هر مخزنی که فشار داخلی آن از حد مشخصی بیشتر باشد، در دسته مخازن تحت فشار قرار می‌گیرد و مشمول الزامات طراحی و بازرسی ویژه می‌شود.

تفاوت فشار داخلی با فشار اتمسفریک

در مخازن معمولی ذخیره آب، فشار تقریباً برابر فشار اتمسفر است؛ اما در یک مخزن تحت فشار، سیال ممکن است در چندین بار یا حتی صدها بار فشار نگهداری شود. این فشار باعث ایجاد تنش‌های مکانیکی در بدنه مخزن می‌شود که اگر به‌درستی محاسبه نشود، می‌تواند منجر به شکست سازه‌ای گردد.

چرا طراحی این مخازن حساس است؟

طراحی مخزن تحت فشار مستقیماً با ایمنی انسان و تجهیزات در ارتباط است. افزایش ناگهانی فشار، نقص در جوشکاری یا انتخاب نادرست متریال می‌تواند به ترک، نشتی یا حتی انفجار منجر شود. به همین دلیل طراحی این تجهیزات بر پایه محاسبات دقیق تنش، انتخاب متریال مناسب و رعایت استانداردهای بین‌المللی انجام می‌شود.

اهمیت ایمنی در بهره‌برداری

بهره‌برداری ایمن از مخازن تحت فشار نیازمند:

• نصب صحیح تجهیزات کنترلی
• انجام تست‌های دوره‌ای
• بازرسی جوش‌ها و بدنه
• رعایت فشار و دمای طراحی

است. هرگونه بی‌توجهی به این موارد می‌تواند خسارات مالی و جانی جدی به همراه داشته باشد.

نحوه عملکرد مخزن تحت فشار

چگونگی ذخیره سیال تحت فشار

در یک مخزن تحت فشار، سیال توسط کمپرسور، پمپ یا واکنش شیمیایی به داخل مخزن وارد شده و تحت فشار مشخصی ذخیره می‌شود. بدنه مخزن باید توان تحمل تنش‌های ناشی از این فشار را داشته باشد.

در مخازن گاز، تراکم‌پذیری بالا باعث افزایش سریع فشار می‌شود؛ در حالی که در مخازن مایع، افزایش دما می‌تواند فشار داخلی را بالا ببرد.

نقش فشار و دما

فشار و دما دو پارامتر کلیدی در طراحی مخزن هستند. افزایش دما معمولاً باعث کاهش مقاومت تسلیم متریال می‌شود. بنابراین در طراحی مخزن، شرایط حداکثر فشار و دمای عملیاتی (Design Pressure & Design Temperature) مبنای محاسبات قرار می‌گیرند.

کنترل تنش‌های وارد بر بدنه

فشار داخلی باعث ایجاد دو نوع تنش اصلی می‌شود:

• تنش محیطی (Hoop Stress)
• تنش طولی (Longitudinal Stress)

ضخامت بدنه، نوع عدسی‌ها و کیفیت جوشکاری در کنترل این تنش‌ها نقش اساسی دارند.

شرکت آهن سان با سال ها تجربه در زمینه فروش مخازن تحت فشار با کیفیت عالی، می تواند انتخابی مناسب برای خرید شما باشد. همچنین اگر قصد خرید عدسی مخزن دارید، می توانید با کارشناسان ما در تماس باشید.

اجزای اصلی مخزن تحت فشار

شناخت دقیق اجزای اصلی مخزن تحت فشار برای طراحی، بهره‌برداری و خرید تجهیزات صنعتی ضروری است.

بدنه (Shell)

نقش اصلی بدنه

بدنه اصلی‌ترین بخش مخزن است که بیشترین سطح در تماس با فشار داخلی را دارد. این بخش معمولاً به صورت استوانه‌ای ساخته می‌شود.

تحمل تنش‌های محیطی و طولی

بدنه باید توان تحمل تنش‌های ناشی از فشار داخلی و وزن سیال را داشته باشد. طراحی ضخامت آن بر اساس قطر مخزن، فشار طراحی و تنش مجاز متریال انجام می‌شود.

ضخامت و جنس بدنه

ضخامت بدنه تابعی از:

• فشار طراحی
• قطر داخلی
• ضریب خوردگی
• استاندارد طراحی

است و از فولادهای صنعتی با استحکام بالا ساخته می‌شود.

عدسی‌ها یا درپوش‌ها (Head)

عدسی‌ها در دو انتهای مخزن نصب می‌شوند و نقش مهمی در توزیع تنش دارند.

انواع عدسی

• عدسی بیضوی
• عدسی نیم‌کروی
• عدسی تخت

عدسی نیم‌کروی بهترین توزیع تنش را دارد ولی هزینه ساخت بالاتری دارد. عدسی بیضوی رایج‌ترین نوع در صنعت است.

نقش در توزیع تنش

شکل عدسی باعث کاهش تمرکز تنش در نقاط اتصال به بدنه می‌شود و از شکست موضعی جلوگیری می‌کند.

نازل‌ها (Nozzles)

ورودی و خروجی سیال

نازل‌ها محل ورود و خروج سیال، نصب شیرها و اتصال تجهیزات ابزار دقیق هستند.

اتصال به لوله‌کشی

این بخش‌ها به سیستم لوله‌کشی متصل شده و باید تقویت‌شده طراحی شوند تا تمرکز تنش در اطراف آن‌ها کنترل شود.

فلنج‌ها (Flanges)

نحوه اتصال قطعات

فلنج‌ها برای اتصال قطعات قابل باز شدن مانند درپوش‌ها، شیرها یا خطوط لوله استفاده می‌شوند.

آب‌بندی

به کمک گسکت (Gasket)، آب‌بندی کامل بین دو فلنج برقرار می‌شود تا از نشتی جلوگیری گردد.

ساپورت‌ها (Supports)

پایه‌ها

در مخازن عمودی معمولاً از پایه‌های ستونی استفاده می‌شود.

نگهدارنده‌های افقی و عمودی

در مخازن افقی، ساپورت‌های زینی (Saddle Support) وزن مخزن و سیال را تحمل می‌کنند و باید بر اساس تحلیل تنش طراحی شوند.

شیر اطمینان (Safety Valve)

نقش در جلوگیری از افزایش فشار خطرناک

شیر اطمینان در صورت افزایش فشار بیش از حد مجاز، به صورت خودکار باز شده و از انفجار جلوگیری می‌کند.

اهمیت ایمنی

این قطعه یکی از حیاتی‌ترین اجزای ایمنی در مخازن تحت فشار محسوب می‌شود و باید به‌صورت دوره‌ای تست شود.

گیج فشار و تجهیزات کنترلی

نمایش فشار

گیج فشار میزان فشار داخلی مخزن را نمایش می‌دهد.

ابزارهای اندازه‌گیری

علاوه بر گیج، ممکن است از:

• ترمومتر
• سوئیچ فشار
• ترانسمیتر فشار

برای پایش شرایط بهره‌برداری استفاده شود.

متریال مورد استفاده در ساخت مخازن تحت فشار

انتخاب متریال مناسب در طراحی مخزن تحت فشار اهمیت حیاتی دارد.

فولاد کربنی

پرکاربردترین متریال در صنایع عمومی با هزینه مناسب.

فولاد آلیاژی

برای فشار و دمای بالا استفاده می‌شود.

فولاد ضدزنگ (استنلس استیل)

مناسب محیط‌های خورنده و صنایع غذایی و دارویی.

انتخاب متریال بر اساس دما و سیال

نوع سیال (خورنده یا غیرخورنده)، فشار، دما و شرایط محیطی تعیین‌کننده انتخاب متریال هستند.

استانداردهای طراحی مخازن تحت فشار

طراحی مخازن تحت فشار بر اساس استانداردهای معتبر جهانی انجام می‌شود. یکی از مهم‌ترین آن‌ها استاندارد تدوین‌شده توسط:

American Society of Mechanical Engineers (ASME Section VIII)

این استاندارد الزامات طراحی، ساخت، جوشکاری، تست و بازرسی را مشخص می‌کند.

اهمیت تست هیدرواستاتیک

پس از ساخت، مخزن با آب پر شده و تحت فشار بالاتر از فشار کاری قرار می‌گیرد تا استحکام و عدم نشتی آن بررسی شود.

بازرسی و کنترل کیفی

کنترل کیفی شامل:

• تست‌های غیرمخرب (NDT)
• بازرسی چشمی
• رادیوگرافی جوش‌ها
• بررسی ابعادی

است که نقش مهمی در تضمین ایمنی دارد.

چرا شناخت اجزای مخزن تحت فشار اهمیت دارد؟

افزایش ایمنی

آگاهی از ساختار مخزن تحت فشار باعث می‌شود بهره‌برداری ایمن‌تری داشته باشیم و از فشار بیش از حد یا شرایط نامناسب جلوگیری کنیم.

کاهش هزینه‌های تعمیرات

شناخت صحیح اجزا کمک می‌کند مشکلات احتمالی سریع‌تر شناسایی و رفع شوند و از خرابی‌های گسترده جلوگیری گردد.

انتخاب صحیح هنگام خرید

خریداران تجهیزات صنعتی با شناخت اجزای اصلی مخزن تحت فشار می‌توانند مشخصات فنی ارائه‌شده توسط سازندگان را بهتر ارزیابی کنند.

جمع‌بندی

در پاسخ به این پرسش که مخزن تحت فشار چیست، می‌توان گفت تجهیزی مهندسی‌شده برای ذخیره یا پردازش سیال در فشاری متفاوت از محیط است که طراحی آن نیازمند محاسبات دقیق و رعایت استانداردهای بین‌المللی است.

بدنه، عدسی‌ها، نازل‌ها، فلنج‌ها، ساپورت‌ها، شیر اطمینان و تجهیزات کنترلی از مهم‌ترین اجزای مخزن تحت فشار هستند. شناخت این اجزا نه‌تنها ایمنی سیستم را افزایش می‌دهد، بلکه به انتخاب و خرید هوشمندانه‌تر نیز کمک می‌کند.

سوالات متداول (FAQ)

مخزن تحت فشار چیست؟

مخزن تحت فشار تجهیزی صنعتی است که سیال را در فشاری بالاتر یا پایین‌تر از فشار اتمسفر نگهداری می‌کند و نیازمند طراحی و ساخت مطابق استانداردهای خاص است.

مهم‌ترین اجزای مخزن تحت فشار کدام‌اند؟

بدنه، عدسی‌ها، نازل‌ها، فلنج‌ها، ساپورت‌ها، شیر اطمینان و تجهیزات کنترلی از اجزای اصلی مخزن تحت فشار هستند.

چرا طراحی مخزن تحت فشار حساس است؟

زیرا فشار بالا می‌تواند باعث ایجاد تنش شدید در بدنه شود و در صورت طراحی نادرست، خطر انفجار یا نشتی وجود دارد.

چه استانداردی برای طراحی مخازن تحت فشار استفاده می‌شود؟

یکی از معتبرترین استانداردها ASME Section VIII است که الزامات طراحی و بازرسی مخازن تحت فشار را مشخص می‌کند.
