در طراحی مخازن تحت فشار، عدسی مخزن یکی از حساسترین اجزای سازهای است که وظیفه بستن دو انتهای بدنه استوانهای را بر عهده دارد. انتخاب نوع مناسب عدسی و طراحی دقیق آن تأثیر مستقیمی بر ایمنی، عمر مفید و هزینه کلی مخزن دارد. در این مقاله، انواع عدسی مخزن، اصول طراحی، فرآیند ساخت و معیارهای انتخاب آنها به تفصیل بررسی میشود.
عدسی مخزن چیست و چه نقشی دارد؟
عدسی مخزن (Pressure Vessel Head) سرپوش انتهایی مخزن است که دو طرف پوسته استوانهای را میبندد. در واقع بدون عدسی، محفظه تحت فشار کامل نخواهد بود. نقشهای اصلی عدسی عبارتند از:
تحمل فشار داخلی یا خارجی: عدسی باید همان فشاری را که بدنه مخزن تحمل میکند، تحمل کند. در واقع در برخی طراحیها، تنش وارده بر عدسی بیشتر از بدنه است.
توزیع یکنواخت تنش: شکل هندسی عدسی باید به گونهای باشد که تنشهای ناشی از فشار را به صورت یکنواخت توزیع کند و از ایجاد نقاط تمرکز تنش جلوگیری نماید.
ارتباط با ایمنی مخزن: شکست یا نشت در عدسی میتواند به همان اندازه خطرناک باشد که شکست در بدنه اصلی. انتخاب شکل هندسی نامناسب یا طراحی ناکافی عدسی، ریشه بسیاری از حوادث صنعتی بوده است.
انواع عدسی مخزن بر اساس شکل هندسی
عدسی مخازن تحت فشار بر اساس شکل هندسی به چهار نوع اصلی تقسیم میشوند که هر کدام مزایا، محدودیتها و کاربردهای خاص خود را دارند.
عدسی نیمکروی (Hemispherical Head)
عدسی نیمکروی، نصف یک کره کامل است و از نظر توزیع تنش، بهترین عملکرد را در میان تمام انواع عدسی دارد. در این شکل هندسی، تنش محیطی و طولی با یکدیگر برابر هستند و هیچ تمرکز تنشی وجود ندارد.
بیشترین مقاومت در برابر فشار: به دلیل توزیع ایدهآل تنش، عدسی نیمکروی میتواند با ضخامتی معادل نصف ضخامت بدنه استوانهای همان مخزن، فشار یکسانی را تحمل کند.
کاربرد در فشارهای بالا: این نوع عدسی برای مخازنی که در فشارهای بسیار بالا (معمولاً بالاتر از ۲۰۰ بار) کار میکنند، مانند راکتورهای پتروشیمی یا مخازن گاز با فشار بالا، انتخاب ایدهآل است.
هزینه ساخت: شکلدهی به ورق فولادی برای ساخت عدسی نیمکروی پیچیدهتر است و به تجهیزات تخصصیتری نیاز دارد. به همین دلیل گرانترین نوع عدسی محسوب میشود.
عدسی بیضوی (Ellipsoidal Head)
عدسی بیضوی با نسبت عمق به قطر ۲:۱ (یعنی عمق آن یک چهارم قطر است)، رایجترین نوع عدسی در صنایع نفت، گاز و پتروشیمی است. این نوع تعادل مناسبی بین مقاومت مکانیکی و هزینه ساخت ارائه میدهد.
رایجترین نوع در صنعت: اکثر مخازن تحت فشار استاندارد از عدسی بیضوی ۲:۱ استفاده میکنند، زیرا الزامات ASME را برآورده میکند و ساخت آن نسبتاً سادهتر است.
نسبت عمق به قطر: نسبت استاندارد ۲:۱ به این معناست که اگر قطر مخزن ۱۰۰۰ میلیمتر باشد، عمق عدسی ۲۵۰ میلیمتر خواهد بود.
کاربرد گسترده: از مخازن ذخیرهسازی گاز LPG گرفته تا مبدلهای حرارتی و راکتورها، این نوع عدسی کاربرد فراگیری دارد.
عدسی تورسفریکال (Torispherical Head)
عدسی تورسفریکال که به آن عدسی کلوپر (Klöpper) نیز میگویند، ترکیبی از یک کلاهک کروی مسطحتر و یک شعاع گوشه (Knuckle Radius) در لبه است. این طرح ارزانتر از عدسی بیضوی ولی با مقاومت کمتر است.
ترکیب شعاع تاج و شعاع گوشه: شعاع تاج (Crown Radius) معمولاً برابر قطر مخزن و شعاع گوشه (Knuckle Radius) معمولاً ۶٪ قطر است.
کاربرد در فشارهای متوسط: برای مخازنی با فشار کمتر از ۱۵ بار و کاربردهایی که محدودیت ارتفاعی دارند، گزینه اقتصادی مناسبی است.
نکته طراحی: در لبه اتصال شعاع گوشه به بدنه، تمرکز تنش رخ میدهد که باید در محاسبات طراحی مورد توجه قرار گیرد.
عدسی تخت (Flat Head)
عدسی تخت سادهترین شکل از نظر ساخت است، اما از نظر مهندسی، پرهزینهترین نوع برای تحمل فشار بالا محسوب میشود.
محدودیت در فشارهای بالا: برای تحمل همان فشاری که یک عدسی بیضوی تحمل میکند، عدسی تخت به ضخامت بسیار زیادتری نیاز دارد، زیرا تنش خمشی زیادی در آن ایجاد میشود.
کاربرد در مخازن کمفشار: این نوع عدسی برای درپوش منهولها، مخازن کمفشار و تجهیزاتی مانند فیلترها یا ظروف اندازهگیری کاربرد دارد.
همجنین بخوانید: سفارش و خرید انواع عدسی مخزن
اصول طراحی عدسی مخزن
محاسبات ضخامت عدسی
ضخامت عدسی تابعی از سه پارامتر اصلی است. فشار طراحی که به صورت فشار گیج (Gauge Pressure) بیان میشود و معمولاً ۱۰ تا ۱۵ درصد بیشتر از فشار عملیاتی در نظر گرفته میشود. قطر داخلی مخزن نیز عامل مستقیمی در تعیین ضخامت است؛ هرچه قطر بزرگتر باشد، ضخامت بیشتری نیاز است. تنش مجاز متریال یا همان Allowable Stress، بر اساس نوع فولاد و دمای کاری از جداول استاندارد ASME استخراج میشود. به عنوان مثال، برای یک عدسی بیضوی ۲:۱ طبق فرمول ASME، ضخامت حداقل تقریباً برابر با ضخامت بدنه مخزن است.
استانداردهای طراحی
استاندارد ASME Section VIII از American Society of Mechanical Engineers، مهمترین مرجع بینالمللی برای طراحی عدسی مخازن تحت فشار است. این استاندارد برای هر نوع عدسی، فرمولهای مشخص ضخامت، الزامات حداقل شعاع گوشه و محدودیتهای هندسی را تعریف میکند. برای مثال، در Division 1، عدسی نیمکروی باید شعاع داخلی آن حداکثر برابر شعاع داخلی بدنه باشد. تطابق با الزامات ASME، لازمه صدور گواهینامه U-Stamp برای صادرات یا استفاده در پروژههای بینالمللی است.
تأثیر دما و نوع سیال بر طراحی
دما عامل مهمی در طراحی عدسی است. در دماهای بالای ۳۷۵ درجه سانتیگراد، تنش مجاز فولادهای کربنی کاهش مییابد و باید فولادهای آلیاژی با کروم و مولیبدن استفاده شود. در دماهای کرایوژنیک (زیر منفی ۴۶ درجه)، فولادهای خاص با مقاومت به شکنندگی در سرما لازم است. نوع سیال نیز بر انتخاب پوشش داخلی و کلاس متریال تأثیر میگذارد؛ سیالات خورنده نیازمند فولاد ضدزنگ یا لایهگذاری (Cladding) هستند.
متریال مورد استفاده در ساخت عدسی
انتخاب جنس مناسب برای عدسی مخزن، اثر مستقیمی بر عمر مفید، ایمنی و هزینه کل تجهیز دارد. متداولترین مواد عبارتند از:
فولاد کربنی: مناسبترین انتخاب برای شرایط عملیاتی معمول (دمای ۰ تا ۳۵۰ درجه سانتیگراد، سیالات غیرخورنده). گریدهای SA-516 Gr.70 و SA-515 از رایجترین انواع در ساخت عدسی هستند.
فولاد آلیاژی: برای دماهای بالا (نظیر SA-387 Cr-Mo) یا دماهای پایین (نظیر SA-333 Gr.6 برای کرایوژنیک). این فولادها گرانتر اما برای شرایط سخت ضروری هستند.
فولاد ضدزنگ: برای سیالات خورنده، صنایع دارویی و غذایی. گریدهای 304، 316 و 321 پرکاربردترین انواع هستند. هزینه بالاتر این مواد با کاهش هزینههای نگهداری و افزایش عمر مفید جبران میشود.
معیار نهایی انتخاب متریال، ترکیبی از شرایط عملیاتی (فشار، دما، خورندگی سیال)، الزامات استاندارد و بودجه پروژه است.

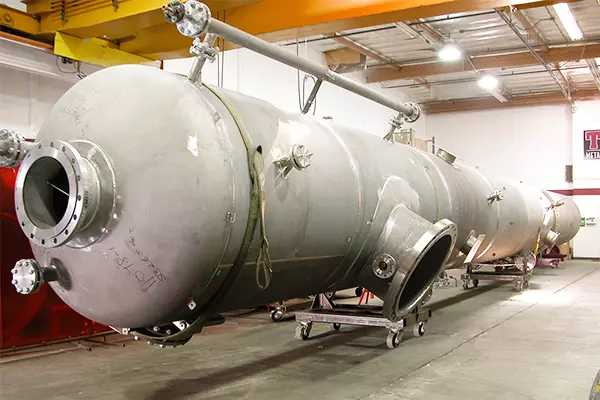

فرآیندهای ساخت عدسی مخزن
ساخت عدسی مخزن فرآیندی تخصصی است که بسته به نوع عدسی، اندازه و جنس متریال، روشهای مختلفی به کار گرفته میشود.
برشکاری ورق اولیه
در اولین گام، ورق فولادی با ضخامت مشخص شده در طراحی، به صورت دایره یا شکل مناسب برش میخورد. روشهای برش شامل برش پلاسما برای دقت بالا، برش اکسیاستیلن برای ضخامتهای زیاد و برش مکانیکی (پانچ) برای قطرهای کوچک است. قطر ورق اولیه باید حدود ۱۰ تا ۱۵ درصد بزرگتر از قطر نهایی عدسی باشد تا پس از شکلدهی، ابعاد دقیق به دست آید.
پرسکاری و شکلدهی (Cold Forming / Hot Forming)
شکلدهی سرد (Cold Forming) برای ورقهای نازکتر و در دمای اتاق انجام میشود. در این روش، ورق روی قالب پرس قرار گرفته و با فشار هیدرولیک بالا شکل میگیرد. شکلدهی گرم (Hot Forming) برای ورقهای ضخیمتر یا متریالهای سختتر لازم است. ورق تا دمای ۹۰۰ تا ۱۱۵۰ درجه سانتیگراد حرارت داده شده و سپس در قالب پرس میشود. این روش کرنشسختشدگی را کاهش میدهد و ریسک ترکخوردگی را به حداقل میرساند.
اسپینینگ (Spinning Process)
برای عدسیهای با قطر کوچکتر (معمولاً زیر ۱۲۰۰ میلیمتر)، فرآیند اسپینینگ گزینه مناسبی است. در این روش، ورق روی ماشین تراش سنگین دوار تنظیم شده و با غلتکهای مخصوص به تدریج شکل میگیرد. مزیت اسپینینگ هزینه پایینتر قالب و انعطاف در تولید اندازههای مختلف است.
عملیات حرارتی (در صورت نیاز)
پس از شکلدهی، برخی عدسیها نیاز به عملیات حرارتی دارند. آنیل کردن (Annealing) برای رفع تنشهای پسماند ناشی از شکلدهی سرد انجام میشود. نرمالهکردن (Normalizing) ساختار دانهای فولاد را یکنواخت میکند. بر اساس استاندارد ASME، برای عدسیهایی که کرنش شکلدهی از ۵٪ بیشتر بوده، عملیات حرارتی الزامی است.
کنترل کیفیت و تست عدسی مخزن
کنترل کیفیت عدسی مخزن در چند مرحله انجام میشود:
تست ابعادی: پس از شکلدهی، ابعاد عدسی شامل قطر، عمق، شعاع گوشه و گردی لبه با دقت اندازهگیری و با نقشههای طراحی مقایسه میشود. هرگونه اعوجاج یا خارجازگردی باید در محدوده تلرانسهای استاندارد باشد.
تست ضخامت: بعد از شکلدهی، ضخامت عدسی در نقاط مختلف (به ویژه در ناحیه گوشه که بیشترین کاهش ضخامت رخ میدهد) با دستگاه ضخامتسنج التراسونیک اندازهگیری میشود. ضخامت هیچ نقطهای نباید از ضخامت حداقل طراحی کمتر باشد.
تست غیرمخرب (NDT): روشهایی مانند تست ذرات مغناطیسی (MT) برای شناسایی ترکهای سطحی، تست مایع نافذ (PT) برای عیوب سطح در فولادهای غیرمغناطیسی، و تست التراسونیک (UT) برای عیوب داخلی ورق به کار میروند.
تست هیدرواستاتیک پس از مونتاژ: پس از جوش دادن عدسی به بدنه مخزن و تکمیل مراحل ساخت، مخزن کامل تحت تست هیدرواستاتیک قرار میگیرد. این تست تمامیت اتصال جوش عدسی به پوسته را نیز تأیید میکند.
عوامل مؤثر بر قیمت عدسی مخزن
قیمت عدسی مخزن به عوامل متعددی بستگی دارد که شناخت آنها به خریداران کمک میکند انتخاب آگاهانهتری داشته باشند:
نوع عدسی: عدسی نیمکروی به دلیل پیچیدگی ساخت، گرانترین و عدسی تخت ارزانترین است. عدسی بیضوی و تورسفریکال در بازه میانی قرار دارند.
ضخامت و قطر: با افزایش قطر و ضخامت، وزن متریال و هزینه فرآیند شکلدهی هر دو افزایش مییابند. عدسیهای بزرگ ممکن است نیاز به تجهیزات پرس سنگینتری داشته باشند.
متریال: قیمت فولاد ضدزنگ ممکن است ۵ تا ۱۰ برابر فولاد کربنی باشد. فولادهای آلیاژی خاص نیز قیمت بالاتری دارند.
استاندارد ساخت: تولید مطابق با ASME و دریافت گواهینامه U-Stamp هزینههای اضافی بازرسی، مستندسازی و آزمونها را در برمیگیرد، اما ارزشافزوده قابل توجهی ایجاد میکند.
نکات مهم در انتخاب نوع عدسی مناسب
انتخاب نوع عدسی باید بر اساس ارزیابی جامع شرایط پروژه انجام شود. مهمترین معیارها عبارتند از:
فشار کاری: برای فشارهای بالای ۱۰۰ بار، عدسی نیمکروی توصیه میشود. برای فشارهای ۱۵ تا ۱۰۰ بار، عدسی بیضوی ۲:۱ رایجترین انتخاب است. برای فشارهای زیر ۱۵ بار، عدسی تورسفریکال گزینه اقتصادیتری است.
محدودیت ارتفاع مخزن: عدسی نیمکروی بیشترین عمق را دارد و در مخازنی که ارتفاع کل آنها محدود است، ممکن است انتخاب مناسبی نباشد. عدسی تورسفریکال کمعمقترین پروفیل را دارد.
بودجه پروژه: اگر بودجه محدود است و فشار کاری در حد متوسط، عدسی تورسفریکال میتواند گزینهای مناسب باشد. اما نباید صرفاً به خاطر صرفهجویی در هزینه عدسی، ایمنی مخزن را به خطر انداخت.
الزامات استاندارد: برخی کدهای طراحی یا مشخصات کارفرما، نوع عدسی را از پیش تعیین میکنند. مثلاً برای مخازن تحت الزامات ASME Division 2، محاسبات دقیقتری نیاز است.
جمعبندی
انتخاب و طراحی عدسی مخزن، تصمیمی مهندسی است که باید با درک کامل از شرایط عملیاتی، الزامات استاندارد و ملاحظات اقتصادی انجام شود. جدول زیر خلاصه مقایسه انواع عدسی را نشان میدهد:
| نوع عدسی | مقاومت فشاری | کاربرد اصلی | ملاحظات اقتصادی |
| نیمکروی | بیشترین | فشار بسیار بالا | گرانترین |
| بیضوی ۲:۱ | زیاد | فشار بالا – رایجترین | متوسط |
| تورسفریکال | متوسط | فشار متوسط | اقتصادیتر |
| تخت | کمترین | فشار پایین | ارزانترین |
طراحی اصولی عدسی با استناد به استاندارد ASME و استفاده از متریال مناسب، پایههای ایمنی و دوام مخزن را شکل میدهند. کیفیت ساخت، دقت در شکلدهی و انجام کنترلهای کیفی کامل، تضمینکننده عمر مفید طولانی و عملکرد ایمن مخزن خواهند بود.
آهن سان با تکیه بر دانش فنی و تجربه در حوزه تأمین مواد اولیه و تجهیزات صنعتی، آماده ارائه مشاوره و پشتیبانی به مهندسان و خریداران در انتخاب بهترین گزینه برای پروژههای خود است.
برای خرید عدسی مخزن می توانید با کارشناسان آهن سان تماس بگیرید.
سؤالات متداول
۱. تفاوت اصلی عدسی بیضوی و تورسفریکال چیست؟
عدسی بیضوی شکل هندسی پیوستهای دارد که توزیع تنش یکنواختتری ارائه میدهد و برای فشارهای بالاتر مناسب است. عدسی تورسفریکال از ترکیب دو شعاع (تاج و گوشه) ساخته میشود، عمق کمتری دارد، ارزانتر است اما در ناحیه گوشه دچار تمرکز تنش میشود و برای فشارهای بالا مناسب نیست.
۲. چرا عدسی نیمکروی با وجود عملکرد بهتر، کمتر استفاده میشود؟
دلیل اصلی هزینه ساخت بالاتر و عمق زیاد آن است. عمق عدسی نیمکروی برابر نصف قطر مخزن است که در مخازن بزرگ میتواند چند صد میلیمتر باشد. این موضوع هم طول کلی مخزن را زیاد میکند و هم هزینه متریال بیشتری صرف میکند. برای فشارهای متوسط، عدسی بیضوی از نظر اقتصادی و فنی انتخاب بهتری است.
۳. آیا عملیات حرارتی پس از شکلدهی عدسی الزامی است؟
بر اساس استاندارد ASME Section VIII، اگر کرنش شکلدهی (Forming Strain) از ۵٪ تجاوز کند یا ضخامت ورق از حد مشخصی بیشتر باشد، عملیات حرارتی پس از شکلدهی الزامی است. همچنین برخی گریدهای فولادی آلیاژی، صرفنظر از میزان کرنش، نیاز به عملیات حرارتی دارند. این موضوع باید از ابتدا در برنامه ساخت لحاظ شود.
۴. چگونه میتوان نوع عدسی مناسب را برای پروژه خود انتخاب کرد؟
سه پارامتر کلیدی را باید در نظر بگیرید: اول، فشار طراحی که تعیینکننده اصلی نوع عدسی است. دوم، محدودیتهای ابعادی پروژه (ارتفاع، وزن). سوم، بودجه در دسترس. پیشنهاد میشود این تصمیم با مشاوره یک مهندس طراح مجرب و با استناد به الزامات استاندارد پروژه انجام شود تا هم ایمنی و هم صرفه اقتصادی تضمین شود.
