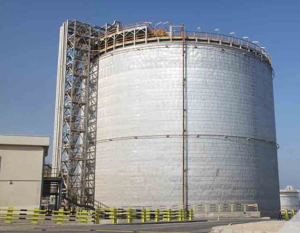

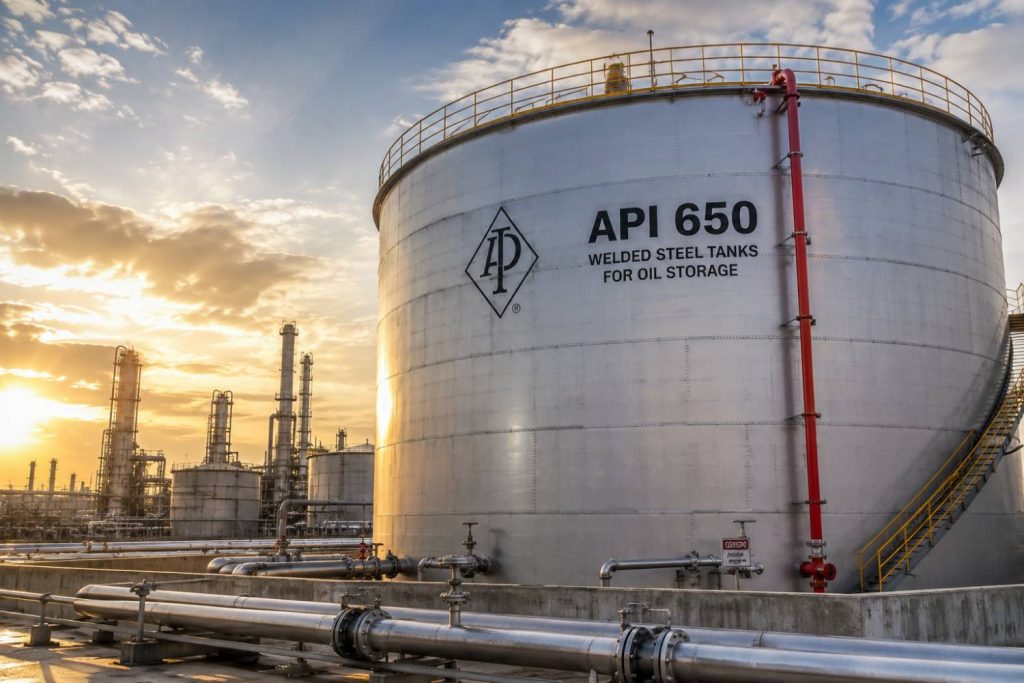

استاندارد API 650 یکی از شناختهشدهترین استانداردهای صنعتی در زمینه طراحی، ساخت، مونتاژ و بازرسی مخازن ذخیره فولادی جوشکاریشده است. این استاندارد بهویژه در صنایع نفت، گاز، پتروشیمی، پالایشگاهها، صنایع شیمیایی و بسیاری از واحدهای صنعتی که به مخازن ذخیره با ظرفیت بالا نیاز دارند، اهمیت زیادی دارد.
ساخت یک مخزن صنعتی تنها به اتصال چند ورق فولادی و ایجاد یک محفظه برای نگهداری سیال محدود نمیشود. عواملی مانند فشار هیدرواستاتیک، وزن سیال، خوردگی، بار باد، نیروهای لرزهای، کیفیت متریال، روش جوشکاری و دقت مونتاژ میتوانند بر عملکرد و ایمنی مخزن تأثیر بگذارند. استاندارد API 650 با ارائه الزامات مشخص، چارچوبی برای کنترل این عوامل در محدوده کاربرد خود فراهم میکند.
اما استاندارد API 650 دقیقاً چیست؟ برای چه مخازنی استفاده میشود؟ چه اجزایی از مخزن را پوشش میدهد و چه تفاوتی با استانداردهای مربوط به مخازن تحت فشار دارد؟ در ادامه، این استاندارد را بهصورت کامل بررسی میکنیم.
استاندارد API 650 چیست؟
API 650 یک استاندارد صنعتی تدوینشده توسط مؤسسه نفت آمریکا (American Petroleum Institute) است که الزامات مربوط به طراحی و ساخت مخازن ذخیره فولادی جوشکاریشده را مشخص میکند. این استاندارد بیشتر برای مخازن عمودی، استوانهای و نصبشده روی زمین که برای ذخیره مایعات در شرایط مشخص طراحی میشوند، کاربرد دارد.
API 650 موضوعاتی مانند انتخاب مواد، طراحی اجزای اصلی مخزن، ساخت، مونتاژ، جوشکاری، بازرسی و برخی آزمونهای مورد نیاز را در چارچوب خود پوشش میدهد. هدف از استفاده از این استاندارد، ایجاد یک روش منظم و قابل کنترل برای ساخت مخازنی است که بتوانند در شرایط تعیینشده عملکرد مناسبی داشته باشند.
البته رعایت API 650 به این معنا نیست که هر مخزن صنعتی صرفاً با استفاده از این استاندارد قابل طراحی است. ابتدا باید نوع مخزن، سیال، فشار، دما، شرایط بهرهبرداری و سایر پارامترهای پروژه بررسی شود تا مشخص شود API 650 استاندارد مناسبی برای تجهیز مورد نظر هست یا خیر.
هدف استاندارد API 650 چیست؟
هدف اصلی API 650 ایجاد مجموعهای از الزامات فنی برای ساخت مخازن ذخیره فولادی جوشکاریشده است. وجود چنین استانداردی باعث میشود سازنده، طراح، پیمانکار و کارفرما بتوانند بر اساس یک چارچوب فنی مشخص درباره ساخت و کنترل کیفیت مخزن تصمیمگیری کنند.
مهمترین اهداف استفاده از این استاندارد عبارتاند از:
- ایجاد چارچوب مشخص برای طراحی مخزن
- تعیین الزامات مربوط به مواد و متریال
- کمک به انتخاب روشهای مناسب ساخت و مونتاژ
- تعیین الزامات مرتبط با جوشکاری
- مشخص کردن الزامات بازرسی و کنترل کیفیت
- کاهش احتمال بروز نقصهای ساختاری
- ایجاد معیارهای مشخص برای ارزیابی کیفیت مخزن
- هماهنگ کردن فرآیند ساخت میان کارفرما و سازنده
به همین دلیل، API 650 را میتوان یکی از مراجع مهم در پروژههایی دانست که به مخازن ذخیره فولادی جوشکاریشده نیاز دارند.
استاندارد API 650 برای چه مخازنی استفاده میشود؟
کاربرد اصلی API 650 مربوط به مخازن ذخیره فولادی جوشکاریشدهای است که معمولاً به شکل استوانهای و عمودی طراحی شده و روی زمین نصب میشوند. این مخازن در بسیاری از صنایع برای ذخیره مواد مختلف مورد استفاده قرار میگیرند.
برخی از کاربردهای رایج مخازن ساختهشده بر اساس الزامات API 650 عبارتاند از:
- ذخیره نفت خام
- ذخیره فرآوردههای نفتی
- ذخیره برخی مواد شیمیایی
- ذخیره آب صنعتی
- مخازن مورد استفاده در پالایشگاهها
- مخازن ذخیره در صنایع پتروشیمی
- مخازن مورد استفاده در واحدهای فرآیندی
- مخازن ذخیره مواد اولیه و محصولات صنعتی
با وجود این کاربردها، نوع سیال بهتنهایی برای انتخاب استاندارد کافی نیست. فشار و دمای طراحی، شرایط محیطی، ابعاد مخزن و سایر مشخصات پروژه نیز باید در نظر گرفته شوند.
مخزن API 650 چه اجزایی دارد؟
یک مخزن ذخیره فولادی از قسمتهای مختلفی تشکیل میشود و هر بخش وظیفه مشخصی در ساختار کلی تجهیز دارد. طراحی و اجرای صحیح تمام این اجزا برای عملکرد مناسب مخزن اهمیت دارد.
کف مخزن
کف یکی از اجزای اصلی مخزن است که در پایینترین قسمت سازه قرار میگیرد. وزن سیال و بخشی از بارهای واردشده به مخزن در نهایت به این قسمت و سپس به فونداسیون منتقل میشود.
انتخاب ضخامت مناسب، نحوه اتصال ورقها، کنترل خوردگی و کیفیت جوشهای کف از جمله مواردی هستند که در ساخت این بخش اهمیت دارند.
پوسته مخزن
پوسته یا Shell بخش استوانهای و اصلی بدنه مخزن را تشکیل میدهد. فشار ناشی از ستون سیال، بهخصوص در قسمتهای پایینی مخزن، باید در طراحی پوسته مورد توجه قرار گیرد.
در بسیاری از مخازن، پوسته از چند ردیف ورق یا Course تشکیل میشود. ضخامت هر قسمت بر اساس شرایط طراحی، ابعاد، نوع سیال و سایر الزامات تعیین میشود.
سقف مخزن
سقف وظیفه پوشاندن قسمت بالایی مخزن را دارد و نوع آن باید بر اساس کاربرد و شرایط پروژه انتخاب شود. سقفهای مختلف میتوانند ویژگیها و کاربردهای متفاوتی داشته باشند.
در طراحی سقف باید عواملی مانند وزن سازه، بار باد، شرایط محیطی و الزامات مربوط به ماده ذخیرهشده در نظر گرفته شوند.
نازلها
نازلها برای ورود و خروج سیال، اتصال خطوط لوله، نصب تجهیزات اندازهگیری و انجام برخی عملیات فرآیندی استفاده میشوند. محل قرارگیری و ابعاد نازلها باید در طراحی مخزن بهصورت دقیق مشخص شود.
منهول
منهول یا دریچه دسترسی امکان ورود افراد متخصص به بخش داخلی مخزن را در زمان تعمیر، بازرسی و سرویس فراهم میکند. طراحی و محل نصب آن باید با شرایط مخزن و نیازهای بهرهبرداری هماهنگ باشد.
اهمیت انتخاب متریال در API 650
انتخاب ورق فولادی مناسب یکی از مراحل مهم طراحی و ساخت مخزن است. متریال مورد استفاده باید بتواند شرایط مکانیکی و محیطی پیشبینیشده را تحمل کند.
برخی از عواملی که در انتخاب متریال اهمیت دارند عبارتاند از:
- خواص مکانیکی فولاد
- قابلیت جوشکاری
- دمای طراحی
- نوع سیال
- احتمال خوردگی
- ضخامت مورد نیاز
- شرایط محیطی
- الزامات فنی پروژه
همچنین تنها انتخاب ورق مناسب کافی نیست. نگهداری صحیح مواد اولیه، جلوگیری از آسیب دیدن سطح ورق، کنترل مشخصات فنی و استفاده صحیح از آنها در زمان ساخت نیز اهمیت دارد.
نقش جوشکاری در مخازن API 650
از آنجا که مخازن مشمول API 650 عمدتاً از ورقهای فولادی جوشکاریشده ساخته میشوند، کیفیت جوش یکی از مهمترین عوامل در عملکرد نهایی مخزن است.
جوشکاری باید مطابق روشهای مورد تأیید پروژه و با در نظر گرفتن جنس متریال، ضخامت ورق و نوع اتصال انجام شود. آمادهسازی لبهها، تنظیم قطعات، کنترل شرایط جوشکاری و بازرسی جوشها از مراحل مهم این فرآیند هستند.
در واقع، در مراحل ساخت مخزن فلزی، جوشکاری یکی از حساسترین مراحل است و هرگونه نقص قابل توجه در اتصال میتواند عملکرد بخش مربوطه را تحت تأثیر قرار دهد.
عوامل مؤثر بر کیفیت جوش
- انتخاب روش جوشکاری مناسب
- استفاده از مواد مصرفی استاندارد
- آمادهسازی صحیح لبهها
- کنترل Fit-up قطعات
- رعایت دستورالعمل جوشکاری
- استفاده از جوشکار دارای صلاحیت لازم
- کنترل شرایط اجرای جوش
- انجام بازرسیهای مورد نیاز
بازرسی و کنترل کیفیت مخازن API 650
کنترل کیفیت باید از مراحل اولیه پروژه آغاز شود و تا پایان ساخت ادامه پیدا کند. هدف از بازرسی، شناسایی مغایرتها و نقصهای احتمالی پیش از بهرهبرداری از مخزن است.
کنترل مواد اولیه
در ابتدای پروژه باید مشخصات ورقها، مواد مصرفی و سایر اجزای مورد استفاده با مشخصات فنی پروژه تطبیق داده شوند. بررسی مدارک و شناسایی صحیح متریال از اقدامات مهم در این مرحله است.
کنترل ابعادی
قطر، ارتفاع، گردی، موقعیت قطعات، ابعاد نازلها و سایر اندازههای مهم باید در مراحل مختلف ساخت بررسی شوند تا با نقشهها و الزامات پروژه مطابقت داشته باشند.
بازرسی ظاهری
بازرسی چشمی میتواند بسیاری از ایرادات قابل مشاهده در ورقها، جوشها، اتصالات و سطح مخزن را مشخص کند. این روش معمولاً یکی از اولین مراحل کنترل کیفیت است.
آزمونهای غیرمخرب
در صورت نیاز، برای بررسی کیفیت جوشها و شناسایی عیوبی که با چشم قابل مشاهده نیستند، میتوان از روشهای مختلف آزمون غیرمخرب استفاده کرد.
بسته به شرایط پروژه، روشهایی مانند آزمون التراسونیک، رادیوگرافی، مایعات نافذ و ذرات مغناطیسی میتوانند مورد استفاده قرار گیرند. انتخاب روش مناسب به نوع اتصال، جنس، ضخامت و الزامات فنی پروژه بستگی دارد.
آزمون هیدرواستاتیک
آزمون هیدرواستاتیک یکی از آزمونهای مهم برای برخی مخازن است که با هدف بررسی رفتار مخزن در شرایط مشخص انجام میشود. روش اجرا و معیارهای پذیرش باید بر اساس الزامات پروژه و استاندارد مربوطه تعیین شوند.
API 650 و طراحی مخزن
طراحی مخزن بر اساس API 650 با جمعآوری اطلاعات اولیه پروژه آغاز میشود. پیش از انجام محاسبات باید مشخص شود که مخزن برای چه سیالی، چه ظرفیتی و در چه شرایطی مورد استفاده قرار خواهد گرفت.
تعیین مشخصات سیال
چگالی، ماهیت شیمیایی، خورندگی و شرایط نگهداری سیال از جمله اطلاعاتی هستند که میتوانند در طراحی مخزن تأثیر داشته باشند.
تعیین ابعاد مخزن
حجم مورد نیاز، قطر و ارتفاع مخزن بر اساس ظرفیت ذخیرهسازی و محدودیتهای محل نصب مشخص میشوند.
تعیین شرایط طراحی
فشار، دما، بار باد، بارهای لرزهای و سایر شرایط عملیاتی و محیطی باید پیش از طراحی نهایی مشخص شوند.
طراحی اجزای مخزن
پس از مشخص شدن اطلاعات اصلی، بخشهایی مانند پوسته، کف، سقف، نازلها و سایر اجزا طراحی و بررسی میشوند.
بارهای وارد بر مخزن API 650
مخزن در طول عمر خود تنها تحت تأثیر وزن سیال قرار ندارد. نیروهای محیطی و عملیاتی نیز میتوانند بر سازه اثر بگذارند.
بار هیدرواستاتیک
وزن سیال ذخیرهشده باعث ایجاد فشار هیدرواستاتیک روی کف و پوسته مخزن میشود. مقدار این فشار با ارتفاع سیال و چگالی آن ارتباط دارد.
بار باد
مخازن بزرگ دارای سطح خارجی قابل توجهی هستند و در محیطهای بادخیز ممکن است تحت نیروهای جانبی قرار بگیرند. این موضوع در طراحی سازه باید مورد توجه قرار گیرد.
بار زلزله
در مناطق لرزهخیز، رفتار مخزن در برابر نیروهای ناشی از زلزله اهمیت زیادی دارد. طراحی باید متناسب با شرایط محل نصب و الزامات مربوطه انجام شود.
بارهای ناشی از تجهیزات
وزن لولهکشی، تجهیزات متصل به نازلها و سایر اجزای خارجی نیز میتواند در برخی پروژهها بهعنوان بار مؤثر بر مخزن در نظر گرفته شود.
تفاوت API 650 با استانداردهای مخازن تحت فشار
یکی از موضوعات مهم در صنعت مخزنسازی، تشخیص تفاوت میان مخازن ذخیره و مخازن تحت فشار است. این دو تجهیز ممکن است از نظر ظاهری مشابه به نظر برسند، اما شرایط طراحی و استانداردهای مورد استفاده برای آنها میتواند کاملاً متفاوت باشد.
API 650 عمدتاً به مخازن ذخیره فولادی جوشکاریشده با شرایط مشخص مربوط میشود. در مقابل، مخازن تحت فشار معمولاً تحت کدها و استانداردهای دیگری طراحی و ساخته میشوند که الزامات ویژهای برای فشار داخلی یا خارجی دارند.
بنابراین اگر هدف یک پروژه فروش مخزن تحت فشار باشد، نباید صرفاً با استناد به API 650 مشخصات تجهیز را تعیین کرد. ابتدا باید نوع مخزن و شرایط واقعی کار آن مشخص شود و سپس استاندارد مناسب انتخاب شود.
آیا API 650 برای تمام مخازن صنعتی مناسب است؟
خیر. API 650 یک استاندارد تخصصی برای محدوده مشخصی از مخازن است و نمیتوان آن را برای تمام تجهیزات ذخیرهسازی یا تحت فشار به کار برد.
برای انتخاب استاندارد مناسب باید مواردی مانند نوع مخزن، فشار، دما، نوع سیال، ابعاد، محل نصب، شرایط محیطی و الزامات کارفرما بررسی شوند.
در برخی پروژهها ممکن است استانداردهای دیگری مانند API 620 یا کدهای مربوط به مخازن تحت فشار مناسبتر باشند. بنابراین انتخاب استاندارد باید در مرحله طراحی و توسط افراد متخصص انجام شود.
آیا در مخازن API 650 از عدسی استفاده میشود؟
مخازن متداولی که در محدوده API 650 قرار میگیرند، معمولاً ساختاری متفاوت از بسیاری از مخازن تحت فشار دارای عدسی دارند. به همین دلیل نباید الزامات مربوط به عدسی مخازن تحت فشار را بدون بررسی به مخازن ذخیره API 650 تعمیم داد.
با این حال، عدسیها در ساخت انواع دیگری از تجهیزات صنعتی و مخازن کاربرد گستردهای دارند. اگر پروژه به چنین قطعهای نیاز داشته باشد، هنگام خرید عدسی مخزن باید اطلاعاتی مانند قطر، ضخامت، جنس، فشار طراحی، دما و استاندارد مربوط به تجهیز مشخص باشد.
انتخاب عدسی باید بر اساس طراحی واقعی مخزن انجام شود و استفاده از یک مدل صرفاً به دلیل رایج بودن آن، روش مناسبی برای تصمیمگیری نیست.
مراحل کلی ساخت مخزن مطابق API 650
فرآیند ساخت مخزن یک عملیات چندمرحلهای است و کیفیت نهایی به هماهنگی میان تمام مراحل بستگی دارد.
- بررسی مشخصات و نیازهای پروژه
- طراحی مهندسی مخزن
- انتخاب و تهیه متریال
- کنترل مواد اولیه
- برش ورقها
- آمادهسازی و مونتاژ قطعات
- اجرای جوشکاری
- ساخت و نصب کف
- مونتاژ ردیفهای پوسته
- ساخت و نصب سقف
- نصب نازلها و منهولها
- انجام بازرسیهای لازم
- انجام آزمونهای مورد نیاز
- کنترل نهایی و آمادهسازی برای بهرهبرداری
جزئیات هر مرحله به مشخصات پروژه، طراحی و الزامات استاندارد بستگی دارد و نمیتوان برای تمام مخازن یک فرآیند کاملاً یکسان در نظر گرفت.
چرا کیفیت ساخت مخزن API 650 اهمیت دارد؟
مخزن صنعتی معمولاً برای سالها مورد استفاده قرار میگیرد و ممکن است حجم زیادی از مواد را در خود نگهداری کند. بنابراین، یک ایراد کوچک در مراحل طراحی یا ساخت میتواند در طول زمان به مشکل جدیتری تبدیل شود.
کنترل دقیق کیفیت میتواند احتمال بروز مشکلاتی مانند نشتی، خوردگی زودهنگام، تغییر شکل، خرابی جوش یا کاهش عمر مفید مخزن را کاهش دهد.
مهمترین عوامل مؤثر بر کیفیت نهایی عبارتاند از:
- طراحی صحیح
- متریال مناسب
- اجرای دقیق مونتاژ
- جوشکاری اصولی
- کنترل ابعادی
- بازرسیهای فنی
- آزمونهای مورد نیاز
- نصب صحیح
- بهرهبرداری مناسب
استاندارد API 650 چه مزایایی برای پروژه دارد؟
اگر شرایط پروژه در محدوده کاربرد این استاندارد قرار داشته باشد، استفاده از API 650 میتواند مزایای مختلفی برای فرآیند طراحی و ساخت ایجاد کند.
- وجود چارچوب فنی مشخص
- ایجاد زبان مشترک میان کارفرما و سازنده
- کمک به انتخاب مناسب مواد اولیه
- توجه به جزئیات مهم طراحی
- تعیین الزامات مرتبط با ساخت و جوشکاری
- امکان تعریف فرآیندهای کنترل کیفیت
- کمک به مستندسازی فرآیند ساخت
- افزایش قابلیت ارزیابی کیفیت محصول نهایی
البته این مزایا زمانی حاصل میشوند که استاندارد بهدرستی تفسیر شود و اجرای پروژه نیز توسط تیم متخصص و بر اساس مشخصات فنی انجام گیرد.
هنگام سفارش ساخت مخزن API 650 به چه نکاتی توجه کنیم؟
پیش از سفارش ساخت، بهتر است مشخصات پروژه بهصورت کامل و مکتوب تعیین شود. ابهام در اطلاعات اولیه میتواند باعث تغییرات هزینهبر در مراحل بعدی شود.
موارد مهمی که باید مشخص شوند عبارتاند از:
- ظرفیت مخزن
- نوع سیال
- چگالی و ویژگیهای سیال
- دمای طراحی
- فشار طراحی
- ابعاد مخزن
- جنس و گرید متریال
- شرایط محیطی محل نصب
- نوع سقف
- تعداد و محل نازلها
- نوع منهول
- الزامات مربوط به بازرسی
- استانداردها و مشخصات فنی مورد نظر کارفرما
نقش آهن سان در حوزه مخازن صنعتی
انتخاب سازنده یا تأمینکننده مناسب برای پروژههای مخزنسازی اهمیت زیادی دارد. توانایی بررسی مشخصات فنی، انتخاب متریال، اجرای فرآیند ساخت، کنترل جوشکاری و انجام بازرسیهای لازم از جمله مواردی هستند که باید پیش از همکاری بررسی شوند.
آهن سان نیز در زمینه تجهیزات و مخازن صنعتی فعالیت دارد. در پروژههایی که ساخت مخزن بهصورت سفارشی انجام میشود، بهتر است پیش از شروع کار، ظرفیت، ابعاد، نوع سیال، شرایط طراحی، استاندارد مورد نیاز و الزامات کنترل کیفیت بهصورت دقیق مشخص شوند.
آیا رعایت API 650 بهتنهایی ایمنی مخزن را تضمین میکند؟
خیر. استاندارد یک چارچوب فنی مهم در طراحی و ساخت است، اما ایمنی نهایی یک مخزن به مجموعهای از عوامل وابسته است.
طراحی صحیح، انتخاب متریال مناسب، ساخت دقیق، جوشکاری اصولی، بازرسی، آزمون، نصب مناسب و بهرهبرداری صحیح همگی در عملکرد ایمن مخزن نقش دارند.
همچنین پس از نصب و راهاندازی، انجام بازرسیها و نگهداری دورهای متناسب با شرایط تجهیز اهمیت زیادی دارد. خوردگی، تغییرات فشار، تغییرات دما و شرایط محیطی میتوانند در طول زمان بر وضعیت مخزن تأثیر بگذارند.
جمعبندی
استاندارد API 650 یکی از استانداردهای مهم در زمینه طراحی و ساخت مخازن ذخیره فولادی جوشکاریشده است و در صنایع مختلفی مانند نفت، گاز، پتروشیمی، پالایشگاهها و صنایع شیمیایی کاربرد دارد.
این استاندارد بخشهای مختلفی از فرآیند ساخت مخزن را در چارچوب خود قرار میدهد و موضوعاتی مانند مواد اولیه، طراحی، ساخت، مونتاژ، جوشکاری و بازرسی را پوشش میدهد. استفاده صحیح از این چارچوب میتواند به ایجاد یک فرآیند ساخت منظم و قابل کنترل کمک کند.
با این حال، API 650 برای تمام مخازن صنعتی یا مخازن تحت فشار مناسب نیست. پیش از انتخاب استاندارد باید نوع تجهیز، سیال، فشار و دمای طراحی، ابعاد، شرایط محیطی و سایر نیازهای پروژه بررسی شوند.
در نهایت، کیفیت یک مخزن تنها به استاندارد نوشتهشده روی نقشه یا قرارداد وابسته نیست. طراحی مهندسی دقیق، متریال مناسب، اجرای اصولی، جوشکاری باکیفیت، کنترل ابعادی، بازرسی و آزمونهای لازم همگی باید در کنار یکدیگر قرار بگیرند تا مخزن بتواند در شرایط کاری مورد نظر عملکرد مناسبی داشته باشد.
سوالات متداول
استاندارد API 650 چیست؟
API 650 استانداردی برای طراحی و ساخت مخازن ذخیره فولادی جوشکاریشده است که عمدتاً برای مخازن عمودی و استوانهای نصبشده روی زمین و در محدوده شرایط تعریفشده در استاندارد استفاده میشود.
آیا API 650 برای مخازن تحت فشار مناسب است؟
لزوماً خیر. API 650 عمدتاً برای مخازن ذخیره طراحی شده است و مخازن تحت فشار ممکن است به استانداردها و کدهای دیگری نیاز داشته باشند. انتخاب استاندارد باید بر اساس فشار، دما، نوع تجهیز و شرایط واقعی پروژه انجام شود.
مهمترین بخشهای مخزن در استاندارد API 650 کداماند؟
کف، پوسته، سقف، نازلها، منهولها، اتصالات و جوشها از بخشهای مهم مخزن هستند که طراحی و ساخت آنها باید با مشخصات فنی پروژه و الزامات استاندارد مربوطه هماهنگ باشد.
آیا رعایت API 650 برای ساخت یک مخزن کافی است؟
خیر. علاوه بر رعایت استاندارد، طراحی مهندسی صحیح، انتخاب متریال مناسب، کیفیت ساخت و جوشکاری، بازرسی، آزمون، نصب صحیح و بهرهبرداری اصولی نیز برای عملکرد و ایمنی مخزن اهمیت دارند.
