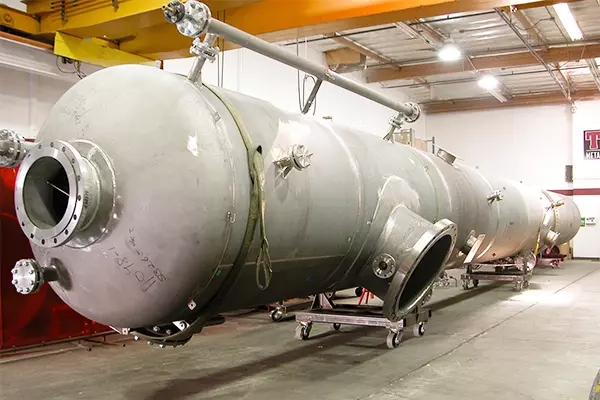

مخازن تحت فشار از تجهیزات مهم و حساس در بسیاری از صنایع به شمار میروند. این مخازن برای نگهداری یا فرآوری سیالات در فشاری متفاوت از فشار محیط طراحی شدهاند و در صنایعی مانند نفت و گاز، پتروشیمی، نیروگاهها، صنایع غذایی، دارویی، شیمیایی، تأسیسات و سیستمهای هوای فشرده کاربرد دارند. از آنجا که بدنه و اجزای این تجهیزات بهصورت مداوم تحت تأثیر فشار، دما و شرایط محیطی قرار دارند، بازرسی و نگهداری صحیح آنها اهمیت زیادی دارد.
هدف از این اقدامات، حفظ یکپارچگی مکانیکی مخزن، کاهش احتمال خرابی ناگهانی، افزایش عمر مفید تجهیز و فراهم کردن شرایط ایمن برای ادامه بهرهبرداری است. استانداردهایی مانند API 510 نیز چارچوبهایی را برای بازرسی حین سرویس، تعمیر، تغییرات و ارزیابی وضعیت مخازن تحت فشار ارائه میکنند.
چرا نگهداری مخازن تحت فشار اهمیت دارد؟
مخزن تحت فشار در طول عمر کاری خود ممکن است در معرض عوامل مختلفی مانند خوردگی داخلی و خارجی، فرسایش، تغییرات دما، سیکلهای مکرر فشار، ارتعاش، تنشهای مکانیکی و آسیبهای ناشی از بهرهبرداری قرار بگیرد. در صورتی که این عوامل بهموقع شناسایی نشوند، ممکن است ضخامت مؤثر بدنه کاهش پیدا کند یا در قسمتهایی مانند جوشها و اتصالات آسیب ایجاد شود.
نگهداری اصولی کمک میکند مشکلات در مراحل اولیه شناسایی شوند؛ یعنی زمانی که معمولاً امکان برنامهریزی برای تعمیر و جلوگیری از تشدید آسیب وجود دارد.
- کاهش احتمال نشتی و شکست مخزن
- افزایش طول عمر تجهیز
- کاهش هزینه تعمیرات اضطراری
- جلوگیری از توقف ناخواسته فرآیند تولید
- افزایش ایمنی کارکنان و تجهیزات
- امکان برنامهریزی بهتر برای تعمیر یا تعویض قطعات
- کمک به تصمیمگیری درباره ادامه بهرهبرداری از مخزن
مهمترین عوامل آسیبرسان به مخازن تحت فشار
برای ایجاد یک برنامه مناسب تعمیر و نگهداری، ابتدا باید عوامل تخریب احتمالی شناسایی شوند. نوع و شدت آسیب به جنس مخزن، نوع سیال، فشار و دمای کاری، تعداد سیکلهای کاری و شرایط محیطی بستگی دارد.
خوردگی داخلی و خارجی
خوردگی یکی از رایجترین عوامل کاهش عمر مخازن فلزی است. در سطح داخلی، ترکیب شیمیایی سیال، رطوبت، اکسیژن و دما میتوانند بر نرخ خوردگی تأثیر بگذارند. سطح خارجی نیز ممکن است در اثر رطوبت، مواد شیمیایی موجود در محیط یا آسیب پوشش محافظ دچار خوردگی شود.
خوردگی میتواند یکنواخت یا موضعی باشد. خوردگی موضعی مانند پیتینگ از اهمیت زیادی برخوردار است، زیرا ممکن است در یک ناحیه کوچک باعث کاهش قابل توجه ضخامت شود.
ترک و آسیبهای جوشی
جوشها از نقاط مهم در بازرسی مخازن تحت فشار هستند. عیوب ایجادشده در زمان ساخت، تنشهای حرارتی، خستگی، خوردگی یا شرایط کاری نامناسب میتوانند موجب ایجاد یا رشد ترک در این نواحی شوند.
در صورت مشاهده نشانههای مشکوک، بسته به نوع عیب و جنس قطعه میتوان از روشهای آزمون غیرمخرب مانند PT، MT، UT یا RT استفاده کرد.
خستگی ناشی از سیکلهای فشار
تغییرات مکرر فشار باعث ایجاد سیکلهای تنش در بدنه و اجزای مخزن میشود. اگر تعداد این سیکلها زیاد باشد، احتمال بروز آسیبهای ناشی از خستگی افزایش پیدا میکند.
به همین دلیل، در مخازنی که بهطور مکرر تحت فشار و تخلیه قرار میگیرند، سابقه سیکلهای کاری و شرایط واقعی بهرهبرداری باید در ارزیابی وضعیت تجهیز مورد توجه قرار گیرد.
خوردگی زیر عایق
در مخازنی که دارای عایق حرارتی هستند، نفوذ رطوبت به زیر عایق میتواند موجب خوردگی سطح خارجی شود. یکی از مشکلات این نوع خوردگی این است که ممکن است در حالت عادی قابل مشاهده نباشد.
بازرسی مخازن تحت فشار شامل چه مواردی است؟
بازرسی مخازن تحت فشار باید بر اساس شرایط واقعی تجهیز، نوع سیال، شرایط کاری، سابقه بازرسی و الزامات استاندارد یا مقررات مربوطه برنامهریزی شود. بنابراین نمیتوان یک فاصله زمانی ثابت را برای تمام مخازن در نظر گرفت.
مهمترین مواردی که معمولاً در برنامه بازرسی مورد توجه قرار میگیرند عبارتاند از:
- بازرسی ظاهری بدنه
- بررسی خوردگی و زنگزدگی
- کنترل وضعیت جوشها
- اندازهگیری ضخامت قسمتهای مختلف
- بررسی نازلها و اتصالات
- کنترل فلنجها و نقاط اتصال
- بررسی پایهها و ساپورتها
- کنترل تجهیزات اندازهگیری فشار و دما
- بررسی شیر اطمینان و تجهیزات حفاظت در برابر فشار بیش از حد
- بررسی تغییر شکل، تورم، فرورفتگی یا آسیب مکانیکی
- کنترل وضعیت پوشش سطحی و عایق
مراحل تعمیر و نگهداری مخازن تحت فشار
۱. بررسی مدارک و سوابق مخزن
قبل از شروع بازرسی یا تعمیر، اطلاعات فنی مخزن باید بررسی شود. مشخصات طراحی، فشار و دمای طراحی، جنس بدنه، ضخامت اولیه، نوع سیال، استاندارد طراحی، نتایج بازرسیهای قبلی و سوابق تعمیرات از جمله اطلاعات مهم هستند.
مقایسه نتایج جدید با اطلاعات قبلی به متخصص کمک میکند روند تغییر وضعیت مخزن را بهتر تشخیص دهد. برای مثال، کاهش تدریجی ضخامت در چند دوره بازرسی میتواند اطلاعات ارزشمندی درباره نرخ خوردگی ارائه کند.
۲. ایمنسازی و خارج کردن مخزن از سرویس
قبل از شروع بسیاری از عملیات تعمیراتی، مخزن باید مطابق روش اجرایی ایمن از فرآیند جدا شود. بسته به نوع عملیات و سیال موجود، ممکن است تخلیه، کاهش فشار، ایزوله کردن، شستوشو، پاکسازی و تهویه مورد نیاز باشد.
اگر قرار باشد فردی وارد داخل مخزن شود، الزامات مربوط به فضای بسته، تهویه، پایش گازها، مجوز کار و تجهیزات حفاظت فردی نیز باید رعایت شود.
کاهش فشار مخزن بهتنهایی به معنی ایمن بودن آن برای تعمیر یا ورود به داخل نیست. روش ایمنسازی باید با توجه به نوع سیال، فرآیند و خطرات احتمالی تعیین شود.
۳. بازرسی ظاهری
بازرسی ظاهری یکی از اولین مراحل بررسی وضعیت مخزن است. در این مرحله سطح خارجی و در صورت امکان سطح داخلی از نظر علائم آسیب بررسی میشود.
زنگزدگی، پوستهشدن پوشش، نشتی، تغییر رنگ غیرعادی، تغییر شکل، فرورفتگی، تورم، آسیب مکانیکی، ترکهای قابل مشاهده و وضعیت اتصالات از مواردی هستند که باید مورد توجه قرار گیرند.
۴. اندازهگیری ضخامت بدنه
یکی از مهمترین اقدامات در برنامه نگهداری مخازن، کنترل ضخامت قسمتهای مختلف بدنه است. کاهش ضخامت میتواند در اثر خوردگی یا فرسایش اتفاق بیفتد و در صورت ادامه پیدا کردن، ظرفیت تحمل فشار تجهیز را تحت تأثیر قرار دهد.
برای این منظور در بسیاری از کاربردها از ضخامتسنج اولتراسونیک استفاده میشود. محلهای اندازهگیری باید با توجه به سابقه خوردگی، طراحی مخزن، نقاط حساس و نتایج بازرسیهای قبلی انتخاب شوند.
البته یک عدد ضخامت بهتنهایی برای تصمیمگیری درباره سلامت مخزن کافی نیست. نتیجه باید با ضخامت اسمی، حداقل ضخامت مجاز، شرایط طراحی، سابقه اندازهگیری و نرخ کاهش ضخامت مقایسه شود.
۵. انجام آزمونهای غیرمخرب
آزمونهای غیرمخرب یا NDT برای شناسایی برخی عیوبی استفاده میشوند که ممکن است با بازرسی چشمی قابل تشخیص نباشند. انتخاب روش مناسب به جنس قطعه، نوع عیب احتمالی، ضخامت و شرایط دسترسی بستگی دارد.
- VT: بازرسی چشمی برای بررسی وضعیت ظاهری و شناسایی علائم قابل مشاهده.
- UT: استفاده از امواج اولتراسونیک برای اندازهگیری ضخامت و در کاربردهای مناسب بررسی برخی ناپیوستگیها.
- MT: شناسایی برخی ناپیوستگیهای سطحی و نزدیک سطح در مواد فرومغناطیس.
- PT: شناسایی ناپیوستگیهای باز به سطح در مواد مناسب.
- RT: استفاده از پرتوهای X یا گاما برای بررسی برخی ناپیوستگیهای داخلی، مطابق روش اجرایی و الزامات ایمنی.
۶. بررسی شیر اطمینان و تجهیزات حفاظتی
مخزن تحت فشار فقط یک بدنه فلزی نیست و تجهیزات حفاظتی آن نیز نقش مهمی در ایمنی سیستم دارند. شیر اطمینان، تجهیزات اندازهگیری فشار و سایر تجهیزات مرتبط باید طبق برنامه نگهداری و الزامات مربوطه بررسی شوند.
وجود یک مخزن سالم بدون عملکرد صحیح تجهیزات حفاظت در برابر فشار بیش از حد، نمیتواند ایمنی کامل سیستم را تضمین کند.
۷. تعمیر عیوب شناساییشده
روش تعمیر به نوع و شدت آسیب بستگی دارد. برای مثال، تعمیر پوشش سطحی با تعمیر ناحیهای از بدنه که دچار کاهش ضخامت شده است، شرایط کاملاً متفاوتی دارد.
در تعمیرات جوشی، روش جوشکاری، متریال مصرفی، آمادهسازی محل، صلاحیت افراد و الزامات بازرسی پس از تعمیر باید متناسب با کد و استاندارد مربوطه تعیین شود.
در برخی تعمیرات ممکن است انجام آزمون غیرمخرب پس از اتمام کار ضروری باشد تا کیفیت تعمیر تأیید شود.
۸. ارزیابی فنی برای ادامه بهرهبرداری
پس از شناسایی آسیب، باید مشخص شود که آیا مخزن همچنان برای شرایط کاری موردنظر مناسب است یا به تعمیر، کاهش شرایط کاری، پایش بیشتر یا تعویض نیاز دارد.
این تصمیم ممکن است نیازمند محاسبات مهندسی، بررسی حداقل ضخامت مجاز، نرخ خوردگی، ارزیابی عیوب و در شرایط خاص ارزیابی Fitness-for-Service باشد.
جدول اقدامات مهم در تعمیر و نگهداری مخازن تحت فشار
| اقدام | هدف اصلی | نمونه موارد قابل شناسایی |
|---|---|---|
| بازرسی ظاهری | بررسی اولیه وضعیت تجهیز | خوردگی، نشتی، تغییر شکل و آسیب پوشش |
| اندازهگیری ضخامت | پایش کاهش ضخامت | خوردگی و فرسایش |
| آزمون UT | اندازهگیری ضخامت و بررسی برخی عیوب | کاهش ضخامت و برخی ناپیوستگیها |
| آزمون MT | بررسی ناپیوستگیهای سطحی و نزدیک سطح | برخی ترکها در مواد فرومغناطیس |
| آزمون PT | شناسایی عیوب باز به سطح | ترک و ناپیوستگی سطحی |
| بازرسی جوش | ارزیابی اتصالات جوشی | ترک و سایر ناپیوستگیهای مرتبط |
| کنترل شیر اطمینان | جلوگیری از افزایش فشار بیش از حد | عملکرد نامناسب تجهیزات حفاظتی |
| ثبت سوابق | بررسی روند تغییرات | نرخ خوردگی، نتایج بازرسی و تعمیرات |
تفاوت نگهداری پیشگیرانه و تعمیر مخزن تحت فشار
نگهداری پیشگیرانه با هدف شناسایی و کنترل مشکلات قبل از تبدیل شدن به خرابی جدی انجام میشود، در حالی که تعمیر معمولاً در واکنش به یک عیب یا آسیب مشخص صورت میگیرد.
برای مثال، بررسی دورهای پوشش خارجی و ترمیم قسمتهای آسیبدیده میتواند از شروع یا گسترش خوردگی جلوگیری کند. همچنین اندازهگیری دورهای ضخامت میتواند روند کاهش ضخامت را مشخص کرده و امکان برنامهریزی برای تعمیر را پیش از رسیدن تجهیز به شرایط نامطلوب فراهم کند.
بنابراین یک برنامه مناسب باید ترکیبی از بازرسی، پایش وضعیت، نگهداری پیشگیرانه و تعمیرات برنامهریزیشده باشد.
مهمترین نکات برای افزایش عمر مخازن تحت فشار
- فشار و دمای کاری را در محدوده مجاز طراحی نگه دارید.
- از ایجاد تغییرات ناگهانی و غیرضروری در شرایط فرآیندی جلوگیری کنید.
- نقاط مستعد خوردگی را بهصورت دورهای بررسی کنید.
- نتایج اندازهگیری ضخامت را ثبت و با دورههای قبلی مقایسه کنید.
- وضعیت پوششهای محافظ و عایقکاری را بررسی کنید.
- شیرهای اطمینان و تجهیزات حفاظتی را در برنامه نگهداری قرار دهید.
- هرگونه نشتی، لرزش، صدای غیرعادی یا تغییر شکل را جدی بگیرید.
- تعمیرات جوشی را با روش اجرایی مناسب و توسط افراد واجد صلاحیت انجام دهید.
- از روش NDT متناسب با نوع عیب احتمالی استفاده کنید.
- سوابق کامل بازرسی، تعمیر و تغییرات مخزن را نگهداری کنید.
چه زمانی تعمیر مخزن تحت فشار ضروری است؟
مشاهده هر عیب به معنی نیاز قطعی به تعمیر فوری نیست؛ ابتدا باید نوع، علت و شدت آسیب مشخص شود. با این حال، مشاهده موارد زیر نیازمند بررسی تخصصی است:
- نشتی از بدنه، جوش یا اتصالات
- خوردگی شدید یا کاهش قابل توجه ضخامت
- مشاهده ترک یا علائم مشکوک در جوشها
- تغییر شکل یا تورم بدنه
- فرورفتگی یا آسیب مکانیکی قابل توجه
- تغییر غیرعادی فشار یا دمای کاری
- عملکرد نامطمئن شیر اطمینان یا تجهیزات حفاظتی
- مشاهده عیوب جدید در نتایج آزمونهای غیرمخرب
در چنین شرایطی ادامه بهرهبرداری بدون ارزیابی فنی میتواند خطرناک باشد. بسته به نتیجه بررسی، ممکن است تعمیر موضعی، تعمیر اساسی، کاهش شرایط کاری، پایش بیشتر یا تعویض تجهیز پیشنهاد شود.
نکات مهم هنگام تعویض یا تهیه مخزن تحت فشار
گاهی آسیب مخزن به حدی است که تعمیر آن از نظر فنی یا اقتصادی گزینه مناسبی نیست. در این شرایط، تعویض مخزن میتواند انتخاب منطقیتری باشد. البته مخزن جدید باید دقیقاً متناسب با شرایط فرآیند انتخاب شود.
فشار طراحی، دمای طراحی، حجم، نوع سیال، جنس بدنه، ضخامت، خوردگی مورد انتظار، نوع عدسی، نازلها، اتصالات و استاندارد طراحی از جمله مشخصاتی هستند که باید پیش از سفارش مشخص شوند.
به همین دلیل هنگام بررسی گزینههای مختلف، صرفاً مقایسه قیمت کافی نیست و مشخصات فنی و مستندات ساخت نیز باید مورد توجه قرار گیرد. برای پروژههای صنعتی، انتخاب تأمینکنندهای که تجربه کافی در ساخت و تأمین تجهیزات فلزی داشته باشد نیز اهمیت زیادی دارد.
آهن سان یکی از مجموعههایی است که در زمینه تجهیزات و سازههای فلزی فعالیت دارد و برای پروژههای مرتبط با مخازن و تجهیزات فلزی میتوان خدمات و محصولات آن را بررسی کرد.
نقش عدسی در مخازن تحت فشار
عدسی یکی از اجزای مهم در ساخت بسیاری از مخازن تحت فشار است که در قسمت انتهایی مخزن قرار میگیرد. هندسه عدسی به گونهای طراحی میشود که در شرایط مشخص بتواند توزیع مناسبی از تنشهای ناشی از فشار داخلی ایجاد کند.
نوع عدسی، قطر، ضخامت، جنس، روش ساخت و استاندارد مربوط به آن باید با طراحی مخزن هماهنگ باشد. بنابراین هنگام خرید عدسی مخزن، صرفاً توجه به قطر یا ظاهر قطعه کافی نیست و مشخصات مهندسی آن باید بررسی شود.
فروش مخازن تحت فشار و اهمیت مشخصات فنی
در زمان خرید یا سفارش مخزن تحت فشار، باید اطلاعات فنی پروژه بهصورت دقیق مشخص شود. ظرفیت مخزن بهتنهایی معیار کافی برای انتخاب نیست و شرایط فرآیند نیز نقش مهمی در طراحی و انتخاب تجهیز دارد.
برخی از مهمترین اطلاعات مورد نیاز عبارتاند از:
- ظرفیت مخزن
- فشار کاری
- فشار طراحی
- دمای کاری و طراحی
- نوع سیال
- جنس بدنه
- ضخامت مورد نیاز
- نوع عدسی
- نوع و تعداد نازلها
- استاندارد یا کد طراحی
- الزامات مربوط به تست و بازرسی
در پروژههایی که نیاز به تأمین تجهیز جدید وجود دارد، بررسی گزینههای مختلف و دریافت مشخصات فنی کامل اهمیت زیادی دارد. برای آشنایی با گزینههای موجود میتوانید صفحه فروش مخزن تحت فشار را نیز بررسی کنید.
آیا تست هیدرواستاتیک برای تعمیر مخزن ضروری است؟
آزمون فشار یکی از روشهای مورد استفاده برای ارزیابی برخی تجهیزات تحت فشار است، اما نمیتوان گفت که تمام تعمیرات مخازن الزاماً به یک نوع یا یک روش آزمون فشار نیاز دارند. ضرورت و نحوه انجام آزمون به نوع تعمیر، کد یا استاندارد حاکم، شرایط سرویس و مقررات محل بهرهبرداری بستگی دارد.
در صورتی که آزمون فشار مورد نیاز باشد، فشار آزمون، روش اجرا، تجهیزات مورد استفاده و الزامات ایمنی باید بر اساس دستورالعمل و استاندارد مربوطه تعیین شود. انجام خودسرانه آزمون فشار میتواند خطرناک باشد و باید توسط افراد دارای صلاحیت و با کنترل مناسب ریسک انجام شود.
اهمیت ثبت سوابق تعمیر و بازرسی
ثبت دقیق سوابق یکی از بخشهای مهم مدیریت مخازن تحت فشار است. اطلاعات دورههای قبلی میتواند برای شناسایی روند تخریب، محاسبه نرخ خوردگی و برنامهریزی بازرسیهای بعدی مورد استفاده قرار گیرد.
سوابق بهتر است شامل نتایج اندازهگیری ضخامت، گزارشهای بازرسی، نتایج آزمونهای غیرمخرب، تعمیرات انجامشده، تغییرات شرایط کاری و اطلاعات مربوط به تجهیزات حفاظتی باشد.
هرچه سوابق یک مخزن کاملتر باشد، ارزیابی وضعیت فعلی و تصمیمگیری درباره تعمیر، ادامه سرویس یا تعویض تجهیز با اطمینان بیشتری انجام خواهد شد.
جمعبندی
تعمیر و نگهداری مخازن تحت فشار یک فعالیت مقطعی نیست، بلکه فرآیندی مستمر برای حفظ یکپارچگی مکانیکی و ایمنی تجهیز است. بازرسی ظاهری، کنترل خوردگی، اندازهگیری ضخامت، بررسی جوشها، آزمونهای غیرمخرب، کنترل شیرهای اطمینان و ثبت سوابق، از مهمترین بخشهای این فرآیند هستند.
برای هر مخزن باید برنامه بازرسی و نگهداری متناسب با نوع سیال، فشار و دمای کاری، جنس، طراحی، سابقه تعمیرات و مکانیزمهای احتمالی تخریب تعیین شود. همچنین تعمیرات اساسی، تعمیرات جوشی و تغییرات طراحی باید بر اساس الزامات فنی و استانداردهای مربوطه انجام شوند.
در نهایت، نگهداری اصولی باعث میشود بسیاری از مشکلات پیش از تبدیل شدن به خرابی جدی شناسایی شوند و بتوان برای تعمیر یا تعویض تجهیز در زمان مناسب تصمیمگیری کرد.
سوالات متداول درباره تعمیر و نگهداری مخازن تحت فشار
۱. هر چند وقت یکبار باید مخزن تحت فشار بازرسی شود؟
فاصله بازرسی برای همه مخازن یکسان نیست و باید با توجه به نوع مخزن، شرایط سرویس، نرخ تخریب، سابقه بازرسی، کد طراحی و مقررات مربوطه تعیین شود. در نتیجه، تعیین یک دوره ثابت بدون بررسی شرایط واقعی تجهیز صحیح نیست.
۲. مهمترین نشانههای خرابی مخزن تحت فشار چیست؟
نشتی، خوردگی شدید، کاهش ضخامت، ترک، تغییر شکل، آسیب جوش، لرزش غیرعادی و تغییرات غیرمعمول فشار یا دما از جمله علائمی هستند که باید جدی گرفته شوند و توسط متخصص بررسی شوند.
۳. آیا میتوان مخزن تحت فشار را جوشکاری و تعمیر کرد؟
در بسیاری از موارد تعمیر جوشی امکانپذیر است، اما امکان و روش انجام آن به نوع آسیب، جنس مخزن، شرایط طراحی و استاندارد یا کد مربوطه بستگی دارد. تعمیر باید با روش اجرایی مناسب و توسط افراد واجد صلاحیت انجام شود و در صورت نیاز تحت بازرسی و آزمونهای لازم قرار گیرد.
۴. اندازهگیری ضخامت مخزن چه کاربردی دارد؟
اندازهگیری ضخامت برای پایش کاهش ضخامت ناشی از خوردگی یا فرسایش انجام میشود. مقایسه نتایج اندازهگیریهای دورهای میتواند روند کاهش ضخامت را مشخص کند و در برنامهریزی تعمیرات و ارزیابی وضعیت مخزن مورد استفاده قرار گیرد.
۵. آیا ظاهر سالم مخزن به معنی ایمن بودن آن است؟
خیر. بعضی آسیبها مانند کاهش ضخامت موضعی، برخی ترکها یا عیوب داخلی ممکن است با بازرسی ظاهری شناسایی نشوند. به همین دلیل، در شرایط لازم باید از اندازهگیری ضخامت، آزمونهای غیرمخرب و ارزیابی مهندسی استفاده شود.
