در صنعت ساخت مخازن، دیگهای بخار و تجهیزات تحت فشار، انتخاب نوع سرپوش یا به اصطلاح فنی «عدسی» یکی از مهمترین تصمیمات طراحی و مهندسی به شمار میرود. عدسی مخروطی یکی از انواع پرکاربرد این سرپوشهاست که به دلیل هندسه ساده و توزیع مناسب تنش، در بسیاری از پروژههای صنعتی مورد استفاده قرار میگیرد. در این مقاله بهطور کامل بررسی میکنیم که عدسی مخروطی چیست، چه تفاوتی با سایر انواع عدسی دارد، در کجا استفاده میشود و هنگام خرید باید به چه نکاتی توجه کرد.
عدسی مخروطی چیست؟

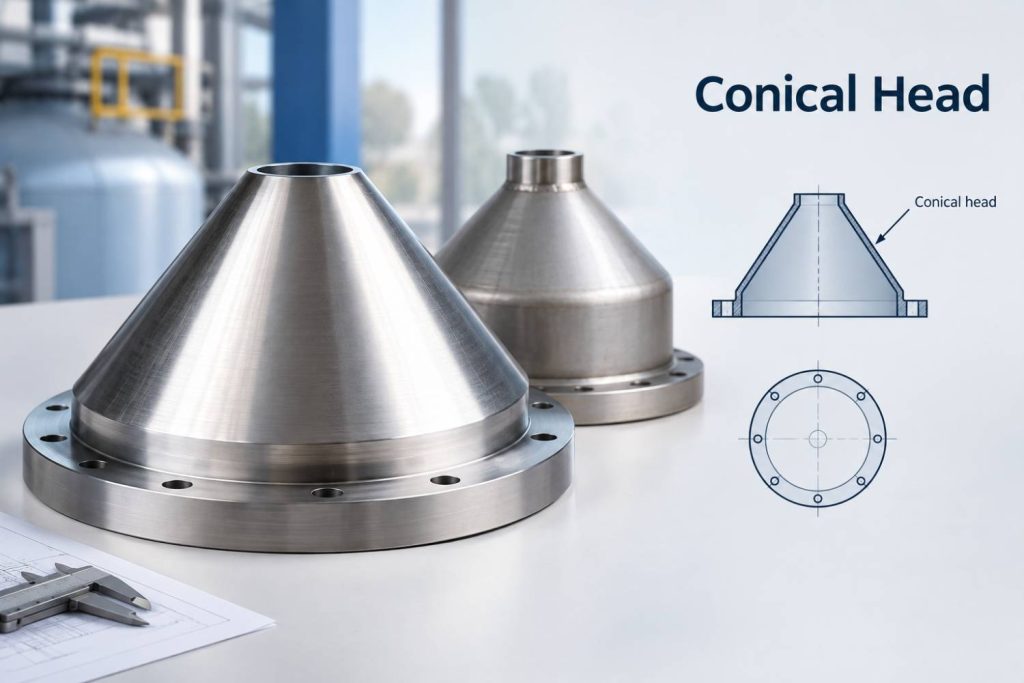

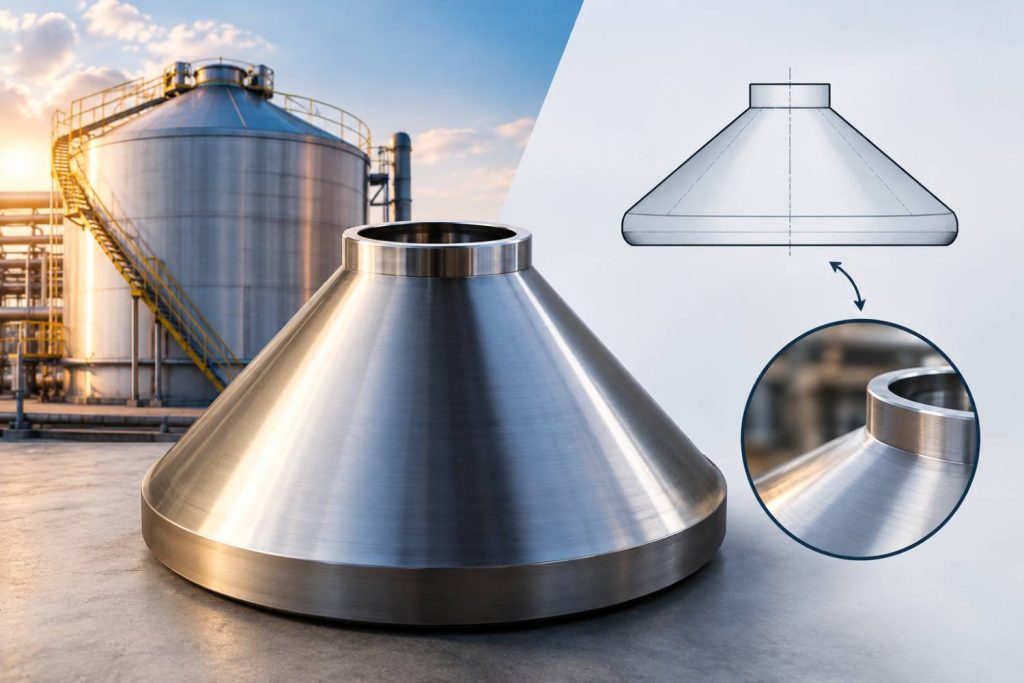

عدسی مخروطی (Conical Head) به قطعهای گفته میشود که به شکل یک مخروط ساخته شده و بهعنوان درپوش یا کف مخزن، دیگ بخار، سیلو یا هر تجهیز استوانهای تحت فشار مورد استفاده قرار میگیرد. این قطعه معمولاً در دو انتهای بدنه استوانهای مخزن نصب میشود تا فضای داخلی را بهطور کامل مسدود کند و در برابر فشار داخلی یا خلأ مقاومت نشان دهد.
زاویه رأس مخروط در عدسی مخروطی معمولاً بین ۶۰ تا ۹۰ درجه انتخاب میشود، اما بسته به نوع کاربرد و الزامات فرآیندی میتواند متفاوت باشد. یکی از دلایل اصلی استفاده از این نوع عدسی، امکان تخلیه کامل و آسان مواد داخل مخزن است؛ به همین دلیل در مخازن ذخیره پودر، دانههای خشک، سیلوها و مخازنی که نیاز به تخلیه ثقلی دارند بسیار پرکاربرد است.
انواع عدسی مخازن و تفاوت آنها با عدسی مخروطی
عدسیهای مورد استفاده در مخازن و تجهیزات تحت فشار به چند دسته اصلی تقسیم میشوند که هرکدام کاربرد و مزایای خاص خود را دارند:
- عدسی مسطح (Flat Head): سادهترین نوع سرپوش که مقاومت کمتری در برابر فشار دارد و معمولاً برای فشارهای پایین یا مخازن اتمسفریک استفاده میشود.
- عدسی نیمکروی (Hemispherical Head): مقاومترین نوع عدسی در برابر فشار داخلی، اما به دلیل هزینه و پیچیدگی ساخت بیشتر، معمولاً در تجهیزات با فشار بسیار بالا به کار میرود.
- عدسی بیضوی (Ellipsoidal Head): یکی از رایجترین انواع عدسی در صنعت مخازن تحت فشار است. برای آشنایی کامل با این نوع، مقاله «عدسی بیضوی چیست؟» میتواند به شما کمک کند.
- عدسی مخروطی (Conical Head): موضوع اصلی این مقاله؛ مناسب برای تخلیه مواد جامد و کاربردهایی که هندسه مخروطی به فرآیند تولید کمک میکند.
کاربرد عدسی مخروطی در صنعت
عدسی مخروطی در طیف گستردهای از تجهیزات صنعتی مورد استفاده قرار میگیرد، از جمله:
- کف مخازن ذخیره پودر، غلات و مواد جامد که نیاز به تخلیه کامل دارند
- سیلوهای صنعتی و مخازن ذخیرهسازی مواد اولیه در صنایع غذایی و شیمیایی
- مخازن واکنش (Reactor) در صنایع پتروشیمی و شیمیایی
- دیگهای بخار و مخازن تحت فشار در نیروگاهها و صنایع فرآیندی
- قیفهای تخلیه و بانکرهای صنعتی
مزایا و معایب عدسی مخروطی
مزایا
- امکان تخلیه کامل و یکنواخت مواد از داخل مخزن بدون باقیماندن رسوب
- هندسه ساده که ساخت و جوشکاری آن را نسبت به برخی انواع دیگر آسانتر میکند
- قابلیت طراحی با زوایای مختلف بر اساس نیاز فرآیندی
- مناسب برای مخازن با حجم بزرگ که تخلیه ثقلی در آنها اهمیت دارد
معایب
- توزیع تنش در ناحیه اتصال به بدنه استوانهای (Knuckle) پیچیدهتر از عدسی بیضوی یا نیمکروی است
- برای فشارهای بسیار بالا، معمولاً به ضخامت بیشتری نسبت به عدسی نیمکروی نیاز دارد
- در برخی زوایای تند، امکان ایجاد تمرکز تنش در محل اتصال وجود دارد که باید در طراحی لحاظ شود
جنس و متریال ساخت عدسی مخروطی
انتخاب متریال عدسی مخروطی بستگی به نوع سیال یا ماده ذخیرهشده، دما و فشار کاری، و شرایط محیطی دارد. رایجترین متریالهای مورد استفاده عبارتاند از:
- فولاد کربنی (Carbon Steel) برای کاربردهای عمومی صنعتی با هزینه مناسب
- استنلس استیل (Stainless Steel) برای صنایع غذایی، دارویی و شیمیایی که نیاز به مقاومت در برابر خوردگی دارند
- آلیاژهای مخصوص برای شرایط دما یا فشار بسیار بالا
استاندارد و نکات فنی طراحی عدسی مخروطی
طراحی و ساخت عدسی مخروطی معمولاً باید مطابق با استانداردهای شناختهشده صنعتی مانند ASME Section VIII انجام شود تا ضخامت، زاویه مخروط، شعاع انحنای ناحیه اتصال (Knuckle Radius) و جوشکاری آن مطابق با الزامات ایمنی و فنی باشد. رعایت نشدن این استانداردها میتواند منجر به تمرکز تنش، خستگی زودرس فلز و در نهایت نشتی یا آسیب سازهای شود؛ به همین دلیل انتخاب یک تولیدکننده باتجربه که سابقه ساخت مخازن استاندارد را داشته باشد، اهمیت زیادی دارد.
نکات مهم هنگام خرید عدسی مخروطی
پیش از خرید عدسی مخزن، توجه به چند نکته کلیدی میتواند از بروز مشکلات فنی و هزینههای اضافی در آینده جلوگیری کند:
- تطابق ضخامت و جنس عدسی با فشار و دمای کاری مخزن
- استعلام گواهی کیفیت متریال (Mill Test Certificate) از تأمینکننده
- بررسی سابقه و تجربه سازنده در تولید تجهیزات تحت فشار
- اطمینان از انطباق جوشکاری و بازرسی با استانداردهای مربوطه
بهطور کلی، اگر پروژه شما شامل خرید مخزن تحت فشار به همراه عدسی مخروطی است، بهتر است سفارش ساخت مخزن و عدسی را بهصورت یکپارچه از یک تأمینکننده معتبر پیگیری کنید تا هماهنگی ابعادی و کیفیت جوش بین بدنه و عدسی تضمین شود.
مجموعههایی مانند آهن سان در زمینه تأمین و ساخت انواع عدسی و مخازن صنعتی فعالیت دارند و میتوانند بسته به نیاز پروژه، مشاوره فنی برای انتخاب نوع و ضخامت مناسب عدسی مخروطی ارائه دهند.
سوالات متداول
۱. عدسی مخروطی برای چه مخازنی مناسبتر است؟
عدسی مخروطی بیشتر برای مخازنی که در آنها تخلیه کامل مواد جامد یا پودری اهمیت دارد، مانند سیلوها و مخازن ذخیره غلات، مناسب است. در کاربردهایی که فشار داخلی بسیار بالاست و تخلیه ثقلی اولویت ندارد، معمولاً عدسی بیضوی یا نیمکروی گزینه بهتری است.
۲. زاویه مخروط در عدسی مخروطی چگونه انتخاب میشود؟
زاویه رأس مخروط بر اساس نوع ماده ذخیرهشده، ضریب اصطکاک داخلی آن و سرعت تخلیه مورد نیاز تعیین میشود. برای موادی که بهسختی جریان پیدا میکنند، معمولاً زاویه تندتری در نظر گرفته میشود تا تخلیه کامل انجام شود.
۳. آیا عدسی مخروطی نسبت به عدسی بیضوی ارزانتر است؟
به دلیل سادگی هندسی، ساخت عدسی مخروطی در بسیاری از موارد سادهتر و کمهزینهتر از عدسی بیضوی است، اما در فشارهای بالا ممکن است به ضخامت بیشتری نیاز داشته باشد که این موضوع میتواند بخشی از این صرفهجویی اولیه را جبران کند.
۴. برای خرید عدسی مخروطی باید به چه مدارکی توجه کرد؟
دریافت گواهی کیفیت متریال، گزارش ضخامتسنجی، و تأییدیه انطباق جوشکاری با استانداردهای مرتبط از جمله مهمترین مدارکی است که باید هنگام خرید از تأمینکننده دریافت شود.
جمعبندی
عدسی مخروطی یکی از پرکاربردترین انواع سرپوش در صنعت مخازن و تجهیزات تحت فشار است که مزیت اصلی آن، امکان تخلیه کامل مواد و سادگی نسبی ساخت است. با این حال، انتخاب زاویه مناسب، ضخامت صحیح و رعایت استانداردهای طراحی نقش مستقیمی در ایمنی و عملکرد بلندمدت مخزن دارد. مشورت با تأمینکنندگان باتجربه پیش از خرید یا سفارش ساخت، بهترین راه برای اطمینان از انتخاب درست است.
