عدسی بیضوی یکی از مهمترین اجزای مورد استفاده در ساخت مخازن صنعتی، مخازن تحت فشار و برخی تجهیزات فرآیندی است. این قطعه در قسمت انتهایی مخزن قرار میگیرد و با ایجاد یک شکل منحنی و مهندسیشده، به توزیع مناسب تنشهای ناشی از فشار کمک میکند. برخلاف عدسیهای تخت، شکل منحنی عدسی بیضوی باعث میشود نیروهای واردشده به سطح آن بهتر در ساختار مخزن توزیع شوند.
انتخاب نوع عدسی به عواملی مانند فشار طراحی، دمای کاری، قطر مخزن، ضخامت، جنس متریال و نوع سیال بستگی دارد. به همین دلیل، عدسی بیضوی را نمیتوان صرفاً بر اساس ابعاد ظاهری انتخاب کرد و لازم است مشخصات فنی آن با طراحی کلی مخزن هماهنگ باشد.
در این مقاله بررسی میکنیم که عدسی بیضوی چیست، چه ساختاری دارد، چگونه تولید میشود، چه کاربردهایی دارد، چه تفاوتی با سایر انواع عدسی مخزن دارد و هنگام انتخاب یا سفارش آن باید به چه نکاتی توجه کرد.

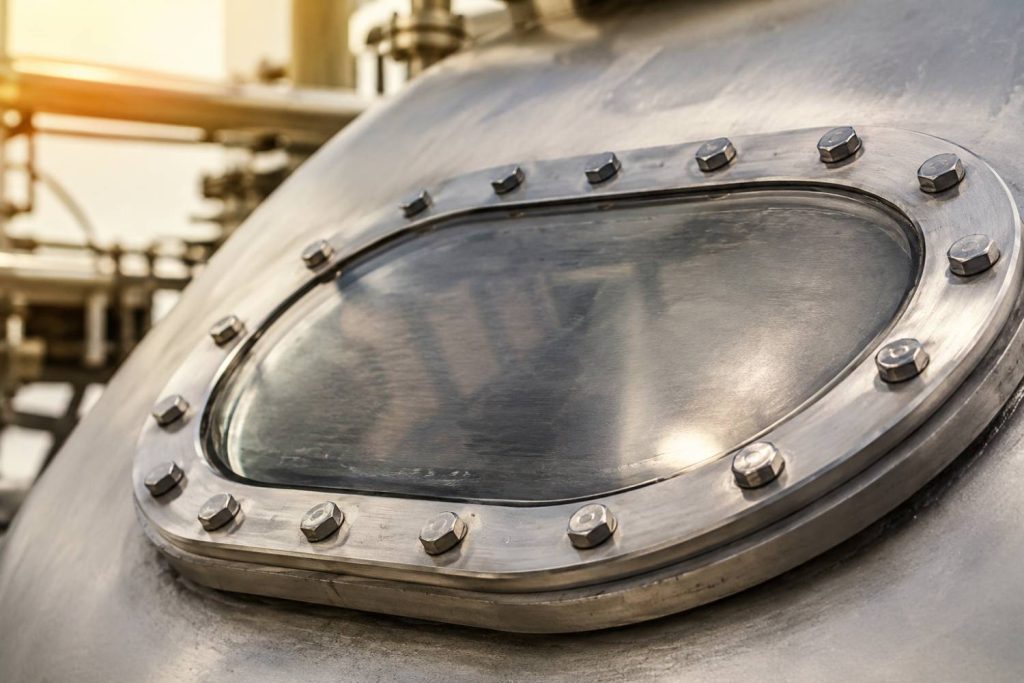

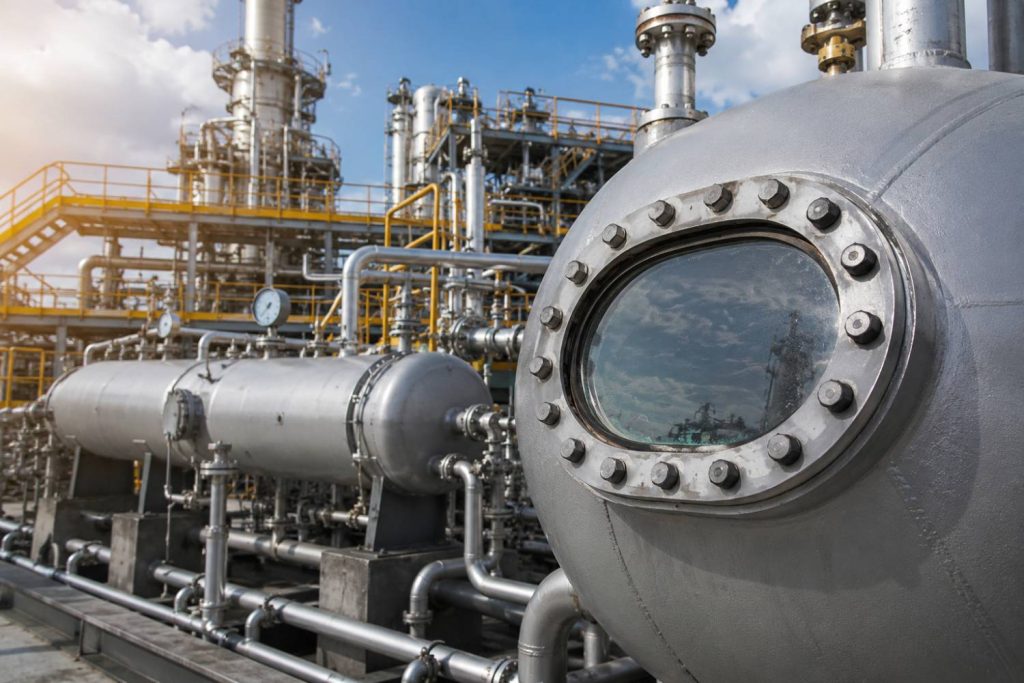

عدسی بیضوی چیست؟
عدسی بیضوی یا Elliptical Head یک قطعه فلزی با سطحی منحنی است که معمولاً برای بستن و شکلدهی قسمت انتهایی مخازن و تجهیزات صنعتی مورد استفاده قرار میگیرد. هندسه این قطعه بهگونهای طراحی میشود که سطح آن ترکیبی از شکلهای منحنی بوده و نسبت عمق به قطر آن میتواند بر اساس طراحی مورد نظر متفاوت باشد.
مهمترین ویژگی عدسی بیضوی، شکل هندسی آن است. این شکل باعث میشود فشار واردشده از داخل مخزن در سطح عدسی توزیع شود و تمرکز تنش در نقاط خاص کاهش پیدا کند.
عدسیهای بیضوی معمولاً از فولاد کربنی، فولاد زنگنزن و سایر آلیاژهای فلزی ساخته میشوند. انتخاب جنس باید متناسب با فشار، دما، سیال و شرایط محیطی تجهیز انجام شود.
چرا از عدسی بیضوی در مخازن استفاده میشود؟
یکی از دلایل اصلی استفاده از عدسی بیضوی، عملکرد مناسب آن در برابر فشار است. زمانی که یک مخزن حاوی سیال تحت فشار قرار میگیرد، نیروهای مختلفی به بدنه و قسمتهای انتهایی آن وارد میشوند.
اگر انتهای مخزن کاملاً تخت باشد، توزیع تنش میتواند شرایط متفاوتی ایجاد کند و برای تحمل همان فشار ممکن است به ضخامت بیشتری نیاز داشته باشد. شکل منحنی عدسی باعث میشود نیروها در سطح قطعه به شکل مناسبتری توزیع شوند.
در نتیجه، عدسی بیضوی میتواند در طراحی مناسب یک مخزن به کاهش تمرکز تنش و ایجاد ساختار مقاومتر کمک کند.
ساختار هندسی عدسی بیضوی
هندسه عدسی بیضوی یکی از مهمترین عواملی است که عملکرد مکانیکی آن را تعیین میکند. برخلاف یک سطح تخت، این قطعه دارای انحنای مشخصی است که باید بر اساس طراحی تجهیز ایجاد شود.
پارامترهایی مانند قطر داخلی، قطر خارجی، عمق عدسی، ضخامت ورق، شعاع قسمت تاج و شعاع ناحیه اتصال به بدنه در طراحی و ساخت آن اهمیت دارند.
قطر عدسی
قطر عدسی باید با قطر قسمت مربوط به مخزن یا تجهیز هماهنگ باشد. هرگونه اختلاف نامناسب میتواند فرآیند مونتاژ و جوشکاری را دشوار کرده و بر کیفیت اتصال تأثیر بگذارد.
عمق عدسی
عمق بخش منحنی یکی از پارامترهای مهم در هندسه عدسی است. مقدار آن به نوع طراحی و نسبت هندسی عدسی بستگی دارد و نمیتوان یک مقدار ثابت را برای تمام پروژهها در نظر گرفت.
ضخامت عدسی
ضخامت بر اساس شرایط طراحی، فشار، جنس متریال، قطر، دما و الزامات فنی تعیین میشود. انتخاب ضخامت صرفاً بر اساس تجربه یا نمونههای مشابه میتواند باعث ایجاد مشکل در پروژه شود.
انواع عدسی بیضوی
عدسیهای بیضوی را میتوان از جنبههای مختلف دستهبندی کرد. یکی از رایجترین روشها، دستهبندی بر اساس نسبت هندسی عمق عدسی به قطر آن است.
عدسی بیضوی 2:1
عدسی بیضوی 2:1 یکی از شناختهشدهترین انواع عدسیهای مورد استفاده در تجهیزات صنعتی است. در این طراحی، نسبت مشخصی میان قطر و عمق هندسی عدسی وجود دارد که باعث ایجاد یک فرم مناسب برای تحمل فشار میشود.
این نوع عدسی در بسیاری از مخازن تحت فشار و تجهیزات فرآیندی کاربرد دارد و به دلیل تعادل مناسب میان عملکرد مکانیکی و هندسه ساخت، یکی از گزینههای متداول در صنعت محسوب میشود.
عدسیهای بیضوی با نسبتهای دیگر
بسته به طراحی و نیاز پروژه، عدسیها میتوانند با هندسهها و نسبتهای متفاوتی نیز تولید شوند. انتخاب نسبت مناسب به فشار طراحی، فضای موجود، قطر مخزن، فرآیند تولید و الزامات استاندارد بستگی دارد.
عدسی بیضوی چه کاربردهایی دارد؟
عدسی بیضوی در بسیاری از صنایع که از مخازن و تجهیزات فلزی استفاده میکنند، کاربرد دارد. این قطعه بهخصوص در تجهیزاتی که نیاز به تحمل فشار داخلی دارند، اهمیت زیادی پیدا میکند.
برخی از کاربردهای رایج عبارتاند از:
- مخازن تحت فشار
- مخازن ذخیره صنعتی
- مخازن هوای فشرده
- تجهیزات فرآیندی
- صنایع نفت و گاز
- صنایع پتروشیمی
- صنایع شیمیایی
- تجهیزات نیروگاهی
- برخی دیگها و تجهیزات حرارتی
- مخازن مورد استفاده در صنایع غذایی
البته نوع عدسی و جنس آن باید بر اساس شرایط واقعی تجهیز انتخاب شود.
تفاوت عدسی بیضوی با عدسی تخت
یکی از تفاوتهای اصلی میان عدسی بیضوی و عدسی تخت، شکل هندسی آنهاست. عدسی تخت سطحی تقریباً صاف دارد، در حالی که عدسی بیضوی دارای انحنای مهندسیشده است.
این تفاوت هندسی باعث میشود رفتار این دو قطعه در برابر فشار یکسان نباشد. در بسیاری از کاربردهای تحت فشار، فرم منحنی عدسی بیضوی امکان توزیع بهتر نیروها را فراهم میکند.
| ویژگی | عدسی بیضوی | عدسی تخت |
|---|---|---|
| شکل | منحنی و بیضوی | تقریباً صاف |
| رفتار در برابر فشار | مناسب برای بسیاری از کاربردهای تحت فشار | وابسته به طراحی و ضخامت |
| فرآیند ساخت | نیازمند شکلدهی ورق | ساخت سادهتر در برخی کاربردها |
| کاربرد | مخازن و تجهیزات فرآیندی | برخی مخازن و تجهیزات با شرایط خاص |
تفاوت عدسی بیضوی با عدسی توروسفریک
عدسی بیضوی و عدسی توروسفریک هر دو دارای سطح منحنی هستند، اما هندسه آنها یکسان نیست. در عدسی توروسفریک، شکل سطح شامل یک بخش مرکزی و ناحیه انتقالی با شعاعهای مشخص است، در حالی که هندسه عدسی بیضوی بر پایه فرم بیضوی طراحی میشود.
هر دو نوع میتوانند در مخازن تحت فشار مورد استفاده قرار گیرند، اما انتخاب میان آنها به طراحی تجهیز، فشار، قطر، ضخامت و الزامات استاندارد بستگی دارد.
مواد مورد استفاده برای ساخت عدسی بیضوی
عدسی بیضوی میتواند از انواع مختلف فولاد و آلیاژهای فلزی تولید شود. انتخاب جنس مناسب یکی از مهمترین تصمیمات در زمان طراحی و سفارش عدسی است.
فولاد کربنی
فولادهای کربنی به دلیل خواص مکانیکی مناسب، قابلیت تولید و هزینه قابل کنترل، در بسیاری از پروژههای صنعتی استفاده میشوند.
فولاد زنگنزن
در پروژههایی که مقاومت در برابر خوردگی اهمیت بیشتری دارد، ممکن است از فولادهای زنگنزن استفاده شود. نوع دقیق آلیاژ باید بر اساس نوع سیال و شرایط کاری تعیین شود.
فولادهای آلیاژی
در شرایطی که تجهیز در معرض دمای بالا، فشار زیاد یا شرایط خاص قرار دارد، ممکن است استفاده از فولادهای آلیاژی مناسبتر باشد.
در نهایت، جنس عدسی باید با جنس بدنه مخزن و الزامات جوشکاری آن سازگاری داشته باشد.
فرآیند ساخت عدسی بیضوی چگونه است؟
ساخت عدسی بیضوی یک فرآیند تخصصی است که معمولاً با انتخاب ورق مناسب آغاز میشود. پس از مشخص شدن جنس و ضخامت، ورق با ابعاد مورد نیاز برش داده شده و برای شکلدهی آماده میشود.
انتخاب ورق
در مرحله نخست، جنس، ضخامت و مشخصات ورق بر اساس طراحی مشخص میشود. ورق باید از نظر کیفیت و مشخصات فنی با الزامات پروژه مطابقت داشته باشد.
برش ورق
ورق با توجه به ابعاد مورد نیاز برای شکلدهی برش داده میشود. دقت در این مرحله میتواند روی کیفیت نهایی و میزان پرت مواد تأثیر داشته باشد.
شکلدهی
مهمترین مرحله ساخت عدسی، ایجاد فرم منحنی مورد نظر است. شکلدهی میتواند با روشهای صنعتی مختلف و تجهیزات مناسب انجام شود.
روش شکلدهی باید بهگونهای انتخاب شود که ضمن ایجاد هندسه مورد نظر، از ایجاد ترک، چروک، نازکشدگی بیش از حد یا تغییرات نامطلوب در خواص ورق جلوگیری شود.
عملیات حرارتی در صورت نیاز
در برخی متریالها و شرایط ساخت ممکن است عملیات حرارتی برای دستیابی به خواص مورد نظر ضروری باشد. نیاز به این مرحله به جنس ورق، فرآیند شکلدهی و مشخصات پروژه بستگی دارد.
ماشینکاری لبهها
لبه عدسی باید برای اتصال مناسب به پوسته مخزن آماده شود. دقت در این مرحله برای ایجاد اتصال مناسب و اجرای صحیح جوش اهمیت دارد.
کنترل ابعادی
پس از ساخت، ابعاد اصلی عدسی مانند قطر، ارتفاع، عمق، ضخامت و شکل هندسی بررسی میشوند تا با نقشه و مشخصات فنی مطابقت داشته باشند.
جوشکاری عدسی بیضوی به بدنه مخزن
اتصال عدسی به پوسته یکی از مراحل حساس مونتاژ مخزن است. کیفیت این اتصال مستقیماً بر عملکرد تجهیز تأثیر میگذارد.
پیش از جوشکاری باید لبهها بهدرستی آماده شده و موقعیت عدسی نسبت به پوسته کنترل شود. سپس جوشکاری بر اساس روش مورد تأیید پروژه انجام میشود.
پس از جوشکاری نیز ممکن است با توجه به مشخصات پروژه، بازرسیهای مختلفی برای بررسی کیفیت اتصال انجام شود.
بازرسی و کنترل کیفیت عدسی بیضوی
عدسی یکی از اجزای مهم مخزن است و کیفیت آن باید پیش از نصب و همچنین در مراحل اتصال به بدنه کنترل شود.
کنترل ظاهری
سطح عدسی از نظر وجود ترک، فرورفتگی، چروک، آسیبهای سطحی و سایر ایرادات قابل مشاهده بررسی میشود.
کنترل ضخامت
ضخامت در نقاط مختلف میتواند اندازهگیری شود تا مشخص شود شکلدهی باعث کاهش نامطلوب ضخامت نشده است.
کنترل ابعادی
قطر، ارتفاع، عمق، گردی و سایر پارامترهای هندسی باید با نقشه ساخت و مشخصات سفارش مطابقت داشته باشند.
آزمونهای غیرمخرب
در صورت نیاز، روشهای آزمون غیرمخرب برای بررسی کیفیت متریال یا اتصالات جوشی مورد استفاده قرار میگیرند. نوع آزمون باید بر اساس جنس قطعه، نوع اتصال و الزامات پروژه انتخاب شود.
همچنین بخوانید: انواع تستهای غیرمخرب (NDT) در ساخت مخازن
عوامل مؤثر بر قیمت عدسی بیضوی
قیمت عدسی بیضوی یک عدد ثابت نیست و عوامل مختلفی میتوانند روی هزینه نهایی آن تأثیر بگذارند.
- قطر عدسی
- ضخامت ورق
- جنس متریال
- نوع فولاد
- عمق و هندسه عدسی
- وزن قطعه
- روش ساخت
- عملیات حرارتی
- ماشینکاری لبهها
- آزمونهای کنترل کیفیت
- میزان سفارش
- نوسانات قیمت مواد اولیه
به همین دلیل، برای دریافت قیمت دقیق باید مشخصات فنی قطعه در اختیار سازنده یا تأمینکننده قرار گیرد.
هنگام خرید عدسی بیضوی به چه نکاتی توجه کنیم؟
انتخاب عدسی مناسب باید بر اساس مشخصات واقعی مخزن انجام شود. خرید قطعه صرفاً بر اساس قطر یا ظاهر آن میتواند باعث ایجاد مشکلاتی در مراحل ساخت و بهرهبرداری شود.
مهمترین اطلاعاتی که بهتر است پیش از سفارش مشخص شوند عبارتاند از:
- قطر داخلی یا خارجی
- ضخامت مورد نیاز
- جنس و گرید متریال
- عمق عدسی
- نوع کاربرد
- فشار طراحی
- دمای طراحی
- نوع سیال
- استاندارد طراحی مخزن
- نوع اتصال به پوسته
- نیاز به ماشینکاری لبه
- نیاز به آزمونهای کنترل کیفیت
استانداردهای مورد استفاده برای عدسی بیضوی
عدسیهای مورد استفاده در تجهیزات صنعتی باید بر اساس استاندارد و مشخصات فنی مناسب طراحی و تولید شوند. استاندارد انتخابی به نوع تجهیز، فشار، دما، جنس و کاربرد آن بستگی دارد.
در پروژههای مختلف ممکن است از استانداردهای بینالمللی یا استانداردهای مورد تأیید کارفرما برای تعیین ابعاد، جنس، روش ساخت و الزامات بازرسی استفاده شود.
بنابراین هنگام سفارش عدسی، صرفاً عبارت «عدسی بیضوی» برای تعیین مشخصات قطعه کافی نیست و باید استاندارد و جزئیات مهندسی آن نیز مشخص شود.
عدسی بیضوی در مخازن تحت فشار
یکی از مهمترین کاربردهای عدسی بیضوی در مخازن تحت فشار است. در چنین تجهیزاتی، شکل هندسی سر مخزن نقش مهمی در نحوه توزیع تنشها دارد.
به همین دلیل، طراحی عدسی باید همزمان با طراحی پوسته و سایر اجزای مخزن انجام شود. استفاده از عدسیای که صرفاً از نظر قطر با مخزن مطابقت دارد اما برای فشار و دمای طراحی مناسب نیست، میتواند یک انتخاب نادرست باشد.
در مخازن تحت فشار، پارامترهایی مانند فشار داخلی، فشار خارجی، دمای کاری، ضخامت، جنس و روش اتصال باید در طراحی مورد توجه قرار گیرند.
عدسی بیضوی در صنایع مختلف
کاربرد این قطعه محدود به یک صنعت خاص نیست و در بسیاری از صنایع فرآیندی مورد استفاده قرار میگیرد.
صنایع نفت و گاز
در صنایع نفت و گاز از مخازن و تجهیزات مختلفی استفاده میشود که برخی از آنها به عدسیهای مقاوم و مهندسیشده نیاز دارند.
صنایع پتروشیمی
در تجهیزات فرآیندی پتروشیمی، شرایط فشار و دما میتواند اهمیت زیادی داشته باشد. بنابراین انتخاب صحیح هندسه و متریال عدسی ضروری است.
صنایع شیمیایی
نوع ماده ذخیرهشده در صنایع شیمیایی میتواند از نظر خورندگی یا واکنشپذیری اهمیت داشته باشد. به همین دلیل جنس عدسی باید متناسب با شرایط فرآیندی انتخاب شود.
صنایع غذایی
برخی تجهیزات فرآیندی صنایع غذایی نیز دارای ساختارهای مخزنی هستند که ممکن است از عدسیهای فلزی استفاده کنند. در این کاربردها علاوه بر خواص مکانیکی، شرایط بهداشتی و قابلیت تمیزکاری نیز اهمیت دارد.
مزایای استفاده از عدسی بیضوی
عدسی بیضوی در صورت طراحی و ساخت صحیح میتواند مزایای مختلفی برای یک مخزن یا تجهیز صنعتی ایجاد کند.
- توزیع مناسبتر تنشهای ناشی از فشار
- قابلیت استفاده در بسیاری از مخازن تحت فشار
- امکان طراحی در ابعاد مختلف
- قابلیت تولید از متریالهای گوناگون
- امکان اتصال مناسب به پوسته مخزن
- مناسب بودن برای بسیاری از تجهیزات فرآیندی
- قابلیت کنترل ابعادی و کیفی در فرآیند تولید
مشکلات احتمالی در ساخت عدسی بیضوی
اگر فرآیند ساخت بهدرستی انجام نشود، ممکن است مشکلاتی در قطعه ایجاد شود. این مشکلات میتوانند کیفیت اتصال یا عملکرد عدسی را تحت تأثیر قرار دهند.
برخی از ایرادات احتمالی عبارتاند از:
- نازکشدگی بیش از حد ورق در زمان شکلدهی
- ایجاد چروک
- ترک سطحی
- تغییر شکل نامطلوب
- عدم تطابق قطر با پوسته
- خطا در عمق عدسی
- تابدار شدن لبهها
- ایجاد مشکل در فرآیند جوشکاری
استفاده از تجهیزات مناسب، کنترل فرآیند شکلدهی و انجام بازرسیهای دقیق میتواند احتمال بروز چنین مشکلاتی را کاهش دهد.
همچنین بخوانید: فرآیند جوشکاری مخازن صنعتی
چرا ضخامت عدسی در اثر شکلدهی اهمیت دارد؟
زمانی که ورق فلزی برای تبدیل شدن به عدسی شکلدهی میشود، ضخامت آن ممکن است در نقاط مختلف تغییر کند. این موضوع بهخصوص در فرآیندهای شکلدهی شدید اهمیت دارد.
اگر کاهش ضخامت از محدوده قابل قبول فراتر رود، ممکن است مقاومت قطعه نسبت به شرایط طراحی کاهش پیدا کند. به همین دلیل، کنترل ضخامت پس از شکلدهی یکی از مراحل مهم کنترل کیفیت عدسی است.
ارتباط عدسی با ایمنی مخزن
عدسی تنها یک پوشش برای انتهای مخزن نیست، بلکه یکی از اجزای سازهای مهم در بسیاری از تجهیزات است. هرگونه ضعف در طراحی، انتخاب متریال، شکلدهی یا اتصال عدسی میتواند روی عملکرد کلی تجهیز تأثیر بگذارد.
به همین دلیل، طراحی و ساخت عدسی باید در کنار سایر اجزای مخزن بررسی شود. همچنین پس از ساخت و نصب، انجام بازرسیها و نگهداری مناسب تجهیز اهمیت زیادی دارد.
نقش عدسی بیضوی در طراحی مخازن صنعتی
در طراحی یک مخزن، انتخاب عدسی باید همزمان با بررسی پوسته، کف، نازلها و سایر اجزا انجام شود. اگر عدسی از نظر هندسه یا متریال با بدنه سازگار نباشد، اتصال نهایی میتواند با مشکلاتی مواجه شود.
همچنین شرایط نگهداری مخزن پس از راهاندازی نیز اهمیت دارد. بازرسی دورهای، بررسی خوردگی، کنترل نشتی و توجه به تغییرات غیرعادی میتواند به افزایش عمر مفید تجهیز کمک کند. برای آشنایی بیشتر با این موضوع، توجه به الزامات نگهداری مخازن تحت فشار اهمیت زیادی دارد.
آهن سان و تأمین تجهیزات مخازن صنعتی
در پروژههای ساخت مخازن صنعتی، انتخاب تأمینکننده مناسب برای قطعاتی مانند عدسی اهمیت زیادی دارد. کیفیت ورق اولیه، دقت شکلدهی، کنترل ابعادی و قابلیت ارائه مشخصات فنی از عواملی هستند که باید هنگام انتخاب سازنده مورد توجه قرار گیرند.
آهن سان در حوزه تجهیزات و مخازن صنعتی فعالیت دارد و در پروژههای سفارشی، مشخصات فنی تجهیز باید پیش از تولید بهصورت دقیق بررسی شود. قطر، ضخامت، جنس، فشار و دمای طراحی و استاندارد مورد استفاده از جمله اطلاعاتی هستند که برای انتخاب صحیح قطعات مخزن اهمیت دارند.
جمعبندی
عدسی بیضوی یکی از اجزای مهم در بسیاری از مخازن صنعتی و تجهیزات تحت فشار است که با برخورداری از هندسه منحنی، امکان توزیع مناسبتر تنشهای ناشی از فشار را فراهم میکند. این قطعه در صنایع مختلفی مانند نفت و گاز، پتروشیمی، صنایع شیمیایی، نیروگاهی و برخی واحدهای غذایی کاربرد دارد.
انتخاب عدسی مناسب به عواملی مانند قطر، ضخامت، جنس متریال، عمق، فشار طراحی، دمای کاری و نوع سیال وابسته است. بنابراین نمیتوان یک نوع عدسی را برای تمام مخازن مناسب دانست.
فرآیند ساخت نیز اهمیت زیادی دارد. انتخاب ورق مناسب، برش دقیق، شکلدهی کنترلشده، آمادهسازی لبهها، کنترل ضخامت، بررسی ابعادی و بازرسیهای لازم، همگی در کیفیت نهایی عدسی نقش دارند.
در نهایت، بهترین انتخاب زمانی انجام میشود که مشخصات عدسی بر اساس طراحی واقعی مخزن تعیین شود و تولید آن نیز توسط مجموعهای انجام گیرد که توانایی کنترل فرآیند ساخت و ارائه محصول مطابق مشخصات فنی را داشته باشد.
سوالات متداول
عدسی بیضوی چیست؟
عدسی بیضوی یک قطعه فلزی منحنی است که برای بستن قسمت انتهایی بسیاری از مخازن و تجهیزات صنعتی استفاده میشود. شکل منحنی آن باعث میشود نیروهای ناشی از فشار نسبت به یک سطح تخت به شکل مناسبتری در ساختار قطعه توزیع شوند.
عدسی بیضوی 2:1 چیست؟
عدسی بیضوی 2:1 یکی از انواع رایج عدسیهای صنعتی است که هندسه آن بر اساس نسبت مشخصی میان قطر و عمق طراحی میشود. این نوع عدسی در بسیاری از مخازن و تجهیزات تحت فشار کاربرد دارد.
عدسی بیضوی از چه موادی ساخته میشود؟
این قطعات میتوانند از فولاد کربنی، فولاد زنگنزن و فولادهای آلیاژی ساخته شوند. انتخاب متریال به فشار، دما، نوع سیال، شرایط محیطی و الزامات طراحی تجهیز بستگی دارد.
هنگام خرید عدسی بیضوی به چه نکاتی توجه کنیم؟
قطر، ضخامت، جنس و گرید متریال، عمق، فشار و دمای طراحی، نوع سیال، استاندارد مورد استفاده، روش اتصال و نیاز به عملیات ماشینکاری یا آزمونهای کنترل کیفیت از مهمترین مواردی هستند که باید پیش از سفارش عدسی مشخص شوند.
