ساخت مخازن فلزی، بهویژه مخازن تحت فشار، مخازن ذخیرهسازی، مخازن نفت، گاز، آب و مواد شیمیایی، نیازمند رعایت دقیقترین استانداردهای مهندسی است. کوچکترین نقص در ورق، جوش یا اتصالات میتواند در آینده باعث نشتی، کاهش استحکام سازه، توقف خط تولید یا حتی وقوع حوادث جبرانناپذیر شود. به همین دلیل، کنترل کیفیت در تمامی مراحل تولید اهمیت بسیار زیادی دارد.
یکی از مهمترین روشهای تضمین کیفیت در صنایع فلزی، استفاده از تستهای غیرمخرب (Non-Destructive Testing یا NDT) است. همانطور که از نام آن مشخص است، این روشها بدون آسیب رساندن به قطعه، امکان بررسی کیفیت داخلی و سطحی فلزات و جوشها را فراهم میکنند.
در این مقاله به بررسی کامل انواع تستهای غیرمخرب در ساخت مخازن، کاربرد هر روش، مزایا، محدودیتها و اهمیت آنها در افزایش ایمنی و طول عمر مخازن میپردازیم.
تست غیرمخرب (NDT) چیست؟
تستهای غیرمخرب مجموعهای از روشهای بازرسی هستند که بدون تخریب قطعه یا ایجاد تغییر در عملکرد آن، عیوب احتمالی را شناسایی میکنند.
هدف اصلی NDT عبارت است از:
- تشخیص ترکهای ریز
- کشف تخلخل جوش
- بررسی کیفیت اتصالات
- شناسایی خوردگی داخلی
- اندازهگیری ضخامت فلز
- ارزیابی کیفیت ساخت
- جلوگیری از شکست سازه
این آزمایشها در صنایع مختلف مانند نفت و گاز، پتروشیمی، نیروگاهها، صنایع غذایی، دارویی، کشتیسازی، ساخت مخازن و خطوط انتقال کاربرد گستردهای دارند.
چرا تستهای غیرمخرب در ساخت مخازن اهمیت دارند؟
مخازن صنعتی معمولاً تحت شرایط سخت کاری قرار دارند. فشار بالا، دمای زیاد، مواد خورنده و بارهای مکانیکی باعث میشوند کوچکترین ایراد در ساخت، مشکلات بزرگی ایجاد کند.
مزایای استفاده از NDT عبارتاند از:
- افزایش ایمنی تجهیزات
- کاهش هزینه تعمیرات
- جلوگیری از نشت سیالات
- افزایش طول عمر مخزن
- کاهش احتمال انفجار
- رعایت استانداردهای بینالمللی
- افزایش اعتماد کارفرما به کیفیت محصول
مهمترین انواع تستهای غیرمخرب در ساخت مخازن
۱. تست چشمی (Visual Testing – VT)
سادهترین و اولین مرحله بازرسی، تست چشمی است.
در این روش، بازرس با چشم غیرمسلح یا ابزارهایی مانند:
- ذرهبین
- آینه بازرسی
- بروسکوپ
- دوربین صنعتی
سطح جوش و قطعات را بررسی میکند.
موارد قابل تشخیص
- ترکهای سطحی
- بریدگی لبه جوش
- سوختگی جوش
- اعوجاج
- عدم همراستایی قطعات
- پاشش جوش
- زنگزدگی
مزایا
- سریع
- کمهزینه
- بدون تجهیزات پیچیده
- مناسب برای تمامی مراحل تولید
۲. تست مایع نافذ (Liquid Penetrant Testing – PT)
یکی از رایجترین تستهای غیرمخرب برای کشف ترکهای سطحی است.
در این روش ابتدا سطح کاملاً تمیز میشود.
سپس مایع نافذ روی سطح اسپری شده و داخل ترکهای بسیار ریز نفوذ میکند.
پس از پاک کردن سطح، ماده ظهوردهنده (Developer) روی قطعه اعمال میشود و ترکها بهصورت خطوط رنگی نمایان میشوند.
کاربردها
- جوشکاری استیل
- مخازن استنلس استیل
- آلومینیوم
- قطعات ماشینکاری شده
- اتصالات مخازن
مزایا
- دقت بالا
- هزینه مناسب
- اجرای آسان
- تشخیص ترکهای بسیار ریز
محدودیت
فقط عیوب باز روی سطح را نشان میدهد.
۳. تست ذرات مغناطیسی (Magnetic Particle Testing – MT)
این روش مخصوص فلزات فرومغناطیس مانند فولاد کربنی است.
در این تست، قطعه مغناطیسی شده و ذرات مغناطیسی روی سطح پاشیده میشود.
اگر ترک یا ناپیوستگی وجود داشته باشد، میدان مغناطیسی تغییر کرده و ذرات در محل عیب تجمع پیدا میکنند.
کاربرد
- مخازن فولادی
- اتصالات جوش
- شاسیها
- سازههای فلزی
مزایا
- سرعت بالا
- دقت مناسب
- تشخیص ترکهای سطحی و نیمهسطحی
محدودیت
برای استیلهای آستنیتی و آلومینیوم قابل استفاده نیست.
همچنین بخوانید: استانداردهای طراحی مخازن تحت فشار (ASME Section VIII) چیست؟

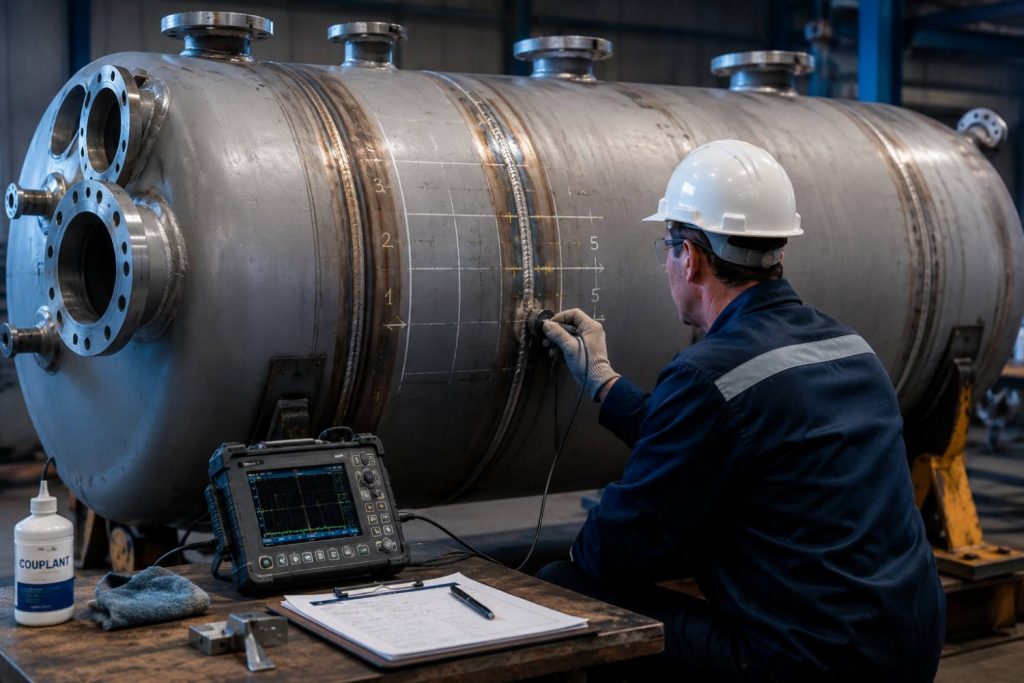

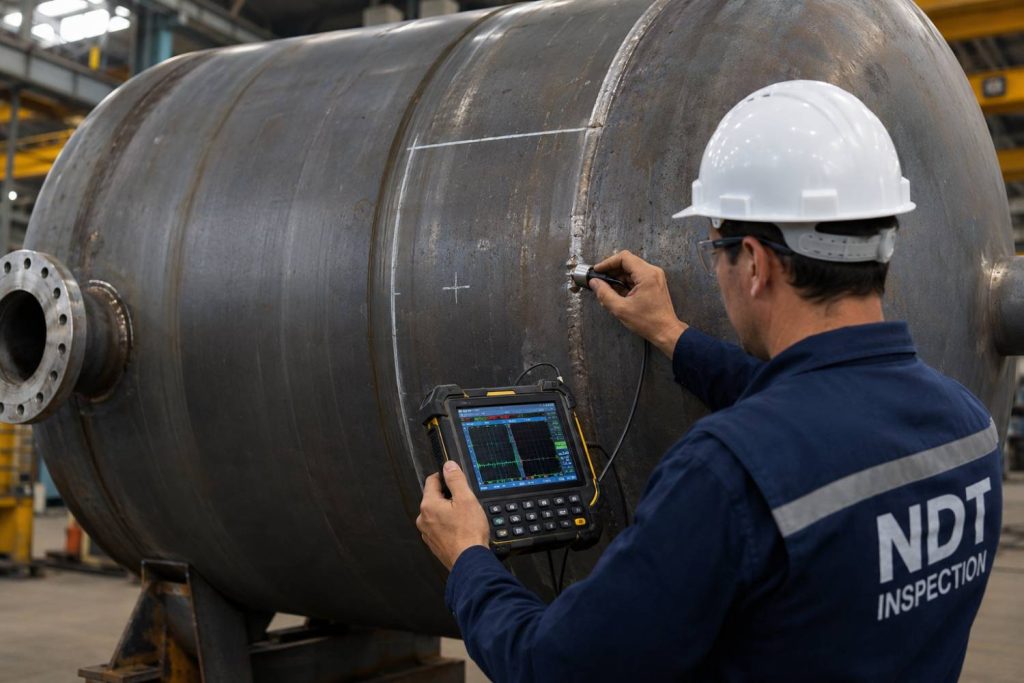

۴. تست التراسونیک (Ultrasonic Testing – UT)
تست اولتراسونیک یکی از دقیقترین روشهای NDT محسوب میشود.
در این روش امواج فراصوت وارد قطعه شده و بازتاب آنها توسط دستگاه تحلیل میشود.
اگر در داخل قطعه عیبی وجود داشته باشد، موج برگشتی تغییر خواهد کرد.
قابلیت تشخیص
- ترک داخلی
- تخلخل
- عدم ذوب کامل جوش
- ناخالصی
- جدایش لایهها
مزایا
- دقت بسیار بالا
- تشخیص عیوب داخلی
- امکان اندازهگیری ضخامت
- عدم نیاز به برش قطعه
محدودیت
نیازمند اپراتور حرفهای است.
۵. تست رادیوگرافی (Radiographic Testing – RT)
این تست با استفاده از اشعه ایکس یا گاما انجام میشود.
اشعه از داخل قطعه عبور کرده و روی فیلم یا آشکارساز دیجیتال ثبت میشود.
هرگونه تخلخل یا ترک باعث تغییر میزان عبور اشعه خواهد شد.
کاربرد
- مخازن تحت فشار
- خطوط انتقال
- صنایع نفت
- صنایع گاز
- پتروشیمی
مزایا
- مشاهده کامل داخل جوش
- ثبت تصویر دائمی
- دقت بسیار بالا
محدودیت
- هزینه بالا
- نیاز به رعایت الزامات ایمنی پرتوی
- زمان بیشتر نسبت به برخی روشها
۶. تست جریان گردابی (Eddy Current Testing)
این روش بر اساس میدان الکترومغناطیسی کار میکند.
تغییرات جریان گردابی نشاندهنده وجود نقص در فلز است.
کاربرد
- لولههای مبدل حرارتی
- مخازن استیل
- تجهیزات هوافضا
- صنایع نیروگاهی
مزایا
- سرعت زیاد
- بدون تماس مستقیم
- مناسب برای فلزات رسانا
۷. تست نشتی (Leak Testing)
در بسیاری از مخازن، مهمترین موضوع، اطمینان از عدم نشت سیال است.
روشهای مختلفی وجود دارد:
- تست فشار آب (Hydro Test)
- تست فشار هوا
- تست هلیوم
- تست خلا
- تست حباب صابون
کاربرد
- مخازن سوخت
- مخازن گاز
- مخازن شیمیایی
- مخازن آب
۸. اندازهگیری ضخامت با اولتراسونیک
در این روش بدون برش فلز، ضخامت ورق اندازهگیری میشود.
کاربرد آن شامل:
- کنترل خوردگی
- بررسی کاهش ضخامت
- ارزیابی عمر باقیمانده مخزن
- بازرسی دورهای
مقایسه انواع تستهای غیرمخرب
| روش | تشخیص سطحی | تشخیص داخلی | سرعت | هزینه |
| VT | بسیار خوب | خیر | بسیار زیاد | کم |
| PT | عالی | خیر | زیاد | کم |
| MT | عالی | محدود | زیاد | متوسط |
| UT | متوسط | بسیار عالی | زیاد | متوسط |
| RT | خوب | عالی | متوسط | زیاد |
| Eddy Current | خوب | محدود | بسیار زیاد | متوسط |
| Leak Test | نشتی | خیر | متوسط | متوسط |
تستهای NDT در چه مرحلهای انجام میشوند؟
فرآیند بازرسی معمولاً در چند مرحله انجام میشود:
قبل از ساخت
- کنترل ورقها
- بررسی مواد اولیه
- کنترل گواهینامه متریال
هنگام ساخت
- کنترل مونتاژ
- تستهای بین پاس جوش
- کنترل ابعاد
بعد از جوشکاری
- تست VT
- تست PT
- تست MT
- تست UT
- تست RT
قبل از تحویل
- تست فشار
- تست نشتی
- اندازهگیری ضخامت
- کنترل ابعادی نهایی
استانداردهای مهم تستهای غیرمخرب
برای ساخت مخازن، تستهای NDT مطابق استانداردهای بینالمللی انجام میشوند که از مهمترین آنها میتوان به موارد زیر اشاره کرد:
- ASME Section V
- API 650
- API 620
- API 653
- ISO 9712
- ASTM
- AWS D1.1
رعایت این استانداردها موجب میشود نتایج آزمونها قابل اعتماد، قابل تکرار و مورد پذیرش کارفرمایان و نهادهای بازرسی باشد.
همچنین بخوانید: تفاوت مخزن تحت فشار و مخزن ذخیره
نقش تستهای غیرمخرب در افزایش طول عمر مخازن
بسیاری از خرابیهای مخازن در ابتدا با چشم قابل مشاهده نیستند. ترکهای میکروسکوپی، تخلخلهای داخلی یا ناپیوستگیهای ایجادشده در فرآیند جوشکاری، اگر بهموقع شناسایی نشوند، در اثر فشار، ارتعاش یا تغییرات دمایی بهتدریج گسترش یافته و منجر به آسیبهای جدی خواهند شد.
اجرای منظم تستهای غیرمخرب باعث میشود:
- عیوب پیش از بهرهبرداری شناسایی شوند.
- هزینههای تعمیرات اضطراری کاهش یابد.
- زمان توقف خطوط تولید کمتر شود.
- احتمال بروز حوادث صنعتی به حداقل برسد.
- عمر مفید مخازن به میزان قابل توجهی افزایش پیدا کند.
به همین دلیل، بسیاری از صنایع بزرگ، علاوه بر بازرسی در زمان ساخت، برنامههای دورهای NDT را نیز برای تجهیزات خود در نظر میگیرند.
انتخاب روش مناسب NDT
هیچ روش واحدی برای تمامی پروژهها مناسب نیست. انتخاب نوع آزمون به عوامل مختلفی بستگی دارد، از جمله:
- نوع فلز (فولاد کربنی، استیل، آلومینیوم و …)
- ضخامت ورق
- نوع جوش
- محل قرارگیری قطعه
- استانداردهای پروژه
- حساسیت مخزن
- بودجه و زمان اجرای پروژه
در بسیاری از پروژههای صنعتی، برای دستیابی به بالاترین سطح اطمینان، از ترکیب چند روش مانند VT، UT و RT بهصورت همزمان استفاده میشود.
اهمیت انتخاب تولیدکننده متخصص
علاوه بر استفاده از روشهای پیشرفته بازرسی، کیفیت طراحی، انتخاب مواد اولیه، مهارت جوشکاران و رعایت استانداردهای ساخت نیز نقش مهمی در عملکرد نهایی مخزن دارند. همکاری با مجموعههای متخصصی که تجربه کافی در تولید تجهیزات فلزی و اجرای فرآیندهای کنترل کیفیت دارند، احتمال بروز خطا را به میزان قابل توجهی کاهش میدهد. به عنوان نمونه، آهن سان بهعنوان یک شرکت فعال در حوزه تجهیزات فلزی، با تکیه بر تجربه و رعایت استانداردهای فنی، در تولید انواع سازهها و مخازن فلزی، اهمیت ویژهای برای کنترل کیفیت و انجام بازرسیهای لازم در مراحل مختلف ساخت قائل است.
جمعبندی
تستهای غیرمخرب (NDT) یکی از ارکان اصلی کنترل کیفیت در ساخت مخازن فلزی هستند و نقش تعیینکنندهای در تضمین ایمنی، دوام و عملکرد صحیح تجهیزات دارند. هر یک از روشهای VT، PT، MT، UT، RT، Eddy Current و Leak Test کاربردهای خاص خود را دارند و انتخاب صحیح آنها بر اساس نوع مخزن، جنس متریال و الزامات پروژه انجام میشود.
استفاده از این آزمونها نهتنها احتمال بروز نقص و خرابی را کاهش میدهد، بلکه موجب صرفهجویی در هزینههای تعمیر، افزایش بهرهوری و جلب اعتماد کارفرمایان نیز خواهد شد. به همین دلیل، اجرای دقیق تستهای غیرمخرب مطابق استانداردهای معتبر، بخش جداییناپذیر هر پروژه حرفهای ساخت مخازن به شمار میرود.
سوالات متداول
۱. تست غیرمخرب (NDT) چیست؟
تست غیرمخرب مجموعهای از روشهای بازرسی است که بدون آسیب رساندن به قطعه، کیفیت جوش، فلز و اتصالات را بررسی کرده و عیوب احتمالی را شناسایی میکند.
۲. دقیقترین روش NDT برای بررسی عیوب داخلی مخازن کدام است؟
تست التراسونیک (UT) و تست رادیوگرافی (RT) از دقیقترین روشها برای شناسایی ترکها، تخلخلها و ناپیوستگیهای داخلی در جوش و بدنه مخازن هستند.
۳. آیا تمام مخازن فلزی به تستهای غیرمخرب نیاز دارند؟
بله، بهویژه مخازن تحت فشار، مخازن ذخیره مواد شیمیایی، نفت، گاز و سایر مخازنی که ایمنی و کیفیت آنها اهمیت بالایی دارد، باید تحت بازرسیهای غیرمخرب قرار گیرند.
۴. آیا یک روش NDT برای کنترل کیفیت کافی است؟
خیر. در بسیاری از پروژههای صنعتی، برای دستیابی به بالاترین سطح اطمینان، چندین روش تست غیرمخرب بهصورت مکمل و بر اساس استانداردهای فنی مورد استفاده قرار میگیرند.
